2F340-1270-228-SC 1745
2F340-1270-228-SC 1745

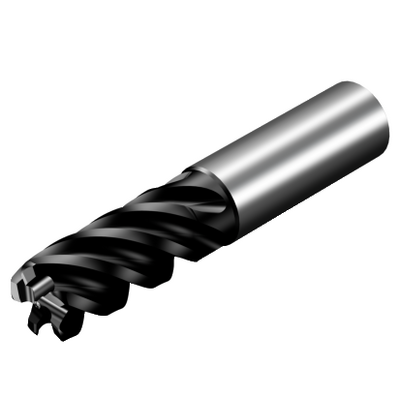

Generische Darstellung
Listenpreis: 223.00 EUR
Nicht lieferbar
Packungsmenge: 1
ISO: 2F340-1270-228-SC 1745
Material ID: 7419201
EAN: 7323222411786
ANSI: 2F340-1270-228-SC 1745

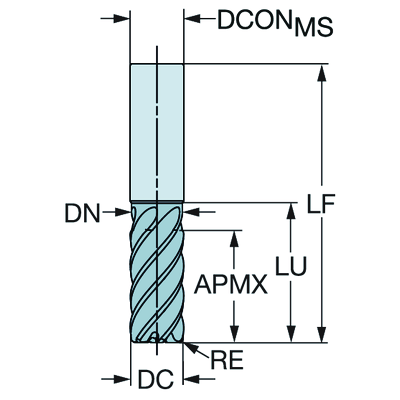

Technische Illustrationen
Generische Darstellung
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
Schneidendurchmesser
(DC)
12,7 mm
Untere Schneidendurchmessertoleranz(DCTOLL)
-0,07 mm
Obere Schneidendurchmessertoleranz(DCTOLU)
0 mm
Einstellwinkel
(KAPR)
90 °
Funktionsdurchmesser(DCF)
8,128 mm
Eckenradius
(RE)
2,286 mm
Schneidenlänge, max.
(APMX)
28,575 mm
Drehzahl, max. (-81, -82: Maximale Drehzahl)(RPMX)
48.200 1/min
Schneidenlänge, max.(APMX_PFW)
28,575 mm
Nutzlänge
(LU)
36,513 mm
Anzahl wirksamer Schneiden, umfangseitig(ZEFP)
6
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1/2
Eintauchwinkel, max.(RMPX_FFW)
5 °
Toleranz Schaftdurchmesser(TCDCON)
h6
Sorte
(GRADE)
1745
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Basis-Standardgruppe(BSG)
COROMANT
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Aufnahmedurchmesser, Maschinenseite(DCONMS)
12,7 mm
Funktionslänge(LF)
88,9 mm
Toleranzklasse Aufnahmedurchmesser(TCDC)
h10
Körperdurchmesser(BD_1)
12,07 mm
Körperdurchmesser(BD_2)
12,07 mm
Halsdurchmesser(DN)
12,07 mm
Länge Körperdurchmesser 1(LB_1)
36,513 mm
Länge Körperdurchmesser 1(LB_2)
37,06 mm
Seitenspanwinkel(GAMF)
5 °
Körperkegeleinstellwinkel(BHTA_1)
0 °
Rückspanwinkel(GAMP)
5 °
Körperkegeleinstellwinkel(BHTA_2)
30 °
Drallwinkel(FHA)
42 °
Masse (Gewicht)(WT)
0,126 kg
Gesamtlänge(OAL)
88,9 mm
Release date(ValFrom20)
23.09.17
Release-Paket-ID(RELEASEPACK)
17.2
