제네릭 표현
1주일 안에 제공
포장 수량: 1
ISO: 1K233-0400-100-NA H10F
소재 Id: 8386821
EAN: 7323227354637
ANSI: 1K233-0400-100-NA H10F

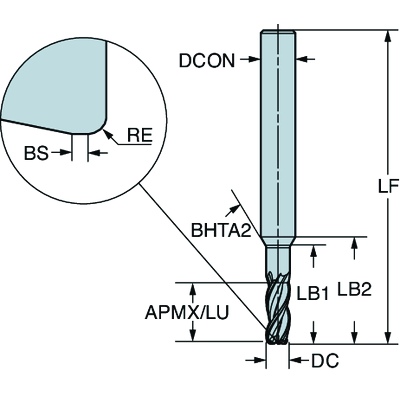

기술 이미지
제품 데이터
재질 분류 레벨 1(TMC1ISO)
N
원주 유효 절삭날 수(ZEFP)
3
절삭 직경
(DC)
4 mm
기계측 연결 직경(DCONMS)
6 mm
연결 직경 공차(TCDCON)
h6
최대 절삭 깊이
(APMX)
11 mm
유효 길이
(LU)
11 mm
기능상 길이(LF)
57 mm
최대 회전 속도(RPMX)
80,000 1/min
장비 방향 어댑터 인터페이스
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 6
코너 반경
(RE)
1 mm
와이퍼 날 길이(BS)
0.2 mm
최대 램핑 각도(RMPX_FFW)
20 °
최대 절삭 깊이(APMX_PFW)
11 mm
플루트 헬릭스각(FHA)
35 °
최대 절삭 깊이(APMX_FFW)
11 mm
재종
(GRADE)
H10F
모재(SUBSTRATE)
HF
절삭유 입구 스타일 코드
(CNSC)
without coolant entry
바디 직경(BD_1)
4 mm
바디 길이(LB_1)
17.4 mm
바디 길이(LB_2)
19.13 mm
바디 하프 테이퍼 각도(BHTA_1)
30 °
바디 하프 테이퍼 각도(BHTA_2)
30 °
절삭 직경 공차 등급(TCDC)
h10
단면에 접촉할 수 있는 절삭 직경(DCF)
2 mm
품목 무게(WT)
0.024 kg
중심 절삭 기능(CCC)
예
기본 표준 그룹(BSG)
COROMANT
반경 방향 상면각(GAMF)
13 °
축 방향 상면각(GAMP)
6 °
전체 길이(OAL)
57 mm
Release date(ValFrom20)
23. 2. 24.
출시 팩 ID(RELEASEPACK)
23.1
