제네릭 표현
1주일 안에 제공
포장 수량: 1
ISO: 1P330-0700-XA 1620
소재 Id: 6259843
EAN: 26259843
ANSI: 1P330-0700-XA 1620

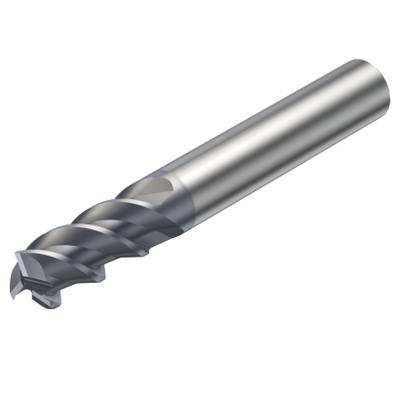

기술 이미지
제품 데이터
재질 분류 레벨 1(TMC1ISO)
P
M
K
S
원주 유효 절삭날 수(ZEFP)
3
절삭 직경
(DC)
7 mm
기계측 연결 직경(DCONMS)
8 mm
연결 직경 공차(TCDCON)
h6
최대 절삭 깊이
(APMX)
13 mm
유효 길이
(LU)
13 mm
기능상 길이(LF)
63 mm
최대 회전 속도(RPMX)
80,000 1/min
장비 방향 어댑터 인터페이스
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 8
코너 챔퍼(KCH)
45 °
코너 챔퍼 폭(CHW)
0.1 mm
최대 램핑 각도(RMPX_FFW)
8 °
최대 절삭 깊이(APMX_PFW)
13 mm
플루트 헬릭스각(FHA)
45 °
최대 절삭 깊이(APMX_FFW)
13 mm
재종
(GRADE)
1620
모재(SUBSTRATE)
HC
코팅(COATING)
PVD TiAlN
절삭유 입구 스타일 코드
(CNSC)
without coolant entry
절삭 직경 공차 하한(DCTOLL)
-0.058 mm
절삭 직경 공차 상한(DCTOLU)
0 mm
절삭 직경 공차 등급(TCDC)
h10
단면에 접촉할 수 있는 절삭 직경(DCF)
6.8 mm
품목 무게(WT)
0.0474 kg
중심 절삭 기능(CCC)
예
기본 표준 그룹(BSG)
DIN 6527 L
반경 방향 상면각(GAMF)
10.5 °
축 방향 상면각(GAMP)
13.5 °
전체 길이(OAL)
63 mm
Release date(ValFrom20)
12. 9. 19.
출시 팩 ID(RELEASEPACK)
12.2
