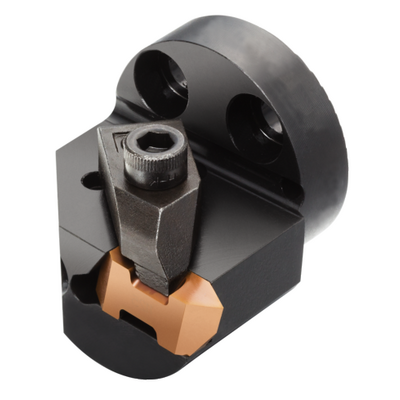

제네릭 표현
포장 수량: 1
ISO: 570C-TLEL-32-3
소재 Id: 5765034
EAN: 80015101
ANSI: 570C-TLEL-32-3
기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
4.8 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
Top-Lok -style 3R (TLG3R)
인서트 시트 크기(SSC_M)
3
장비 방향 어댑터 인터페이스
(ADINTMS)
SL head (screw mounted) -size 32
가공물측 바디 각도
(BAWS)
90 °
최대 오버행
(OHX)
34 mm
승수
(HAND)
Left
절삭유 입구 스타일 코드
(CNSC)
axial concentric entry
절삭유 출구 방식(CXSC)
axial inclined exit
기계측 연결 직경(DCONMS)
32 mm
기능상 길이(LF)
34 mm
기능상 폭(WF)
21.9964 mm
기능상 높이(HF)
0 mm
바디 직경(BD)
32 mm
토크(TQ)
5 Nm
전체 길이(OAL)
37.8 mm
품목 무게(WT)
0.1404 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
3
Release date(ValFrom20)
93. 8. 16.
출시 팩 ID(RELEASEPACK)
93.3
