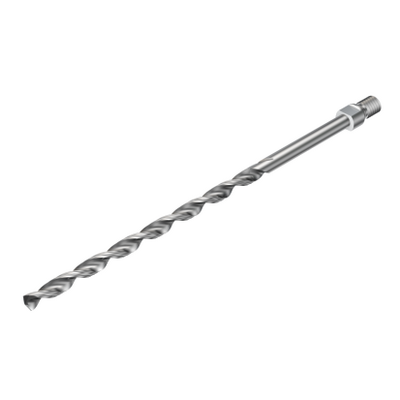

제네릭 표현
재고 없음
포장 수량: 1
ISO: 863.1-1114-067B1-MS H10F
소재 Id: 6882118
EAN: 7323220338986
ANSI: 863.1-1114-067B1-MS H10F

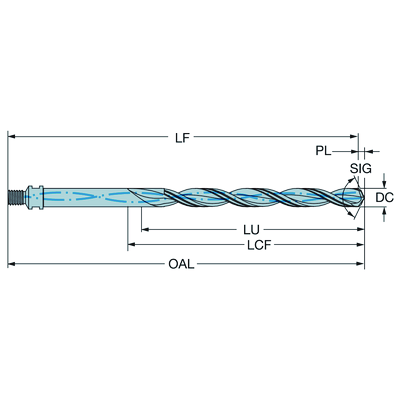

기술 이미지
제품 데이터
재질 분류 레벨 1(TMC1ISO)
절삭 직경
(DC)
11.14 mm
유효 길이
(LU)
67 mm
가공 가능한 홀 공차(TCHA)
H8
가공 가능한 홀 공차 하한(TCHAL)
11.14 mm
가공 가능한 홀 공차 상한(TCHAU)
11.162 mm
사용 가능 길이, 직경 비율
(ULDR)
6.0144
직각 상면각(GAMO)
20.45 °
표면 유효 절삭날 카운트(ZEFF)
2
장비 방향 어댑터 인터페이스
(ADINTMS)
Threaded coupling (Microstop) -inch: 7/16-20
재종
(GRADE)
H10F
모재(SUBSTRATE)
HF
기본 표준 그룹(BSG)
COROMANT
칩 브레이커 제조사 기호
(CBMD)
MS
절삭유 입구 스타일 코드
(CNSC)
axial concentric entry on circle
절삭유 압력(CP)
9 bar
포인트 각도(SIG)
135 °
포인트 길이(PL)
3.83 mm
전체 길이(OAL)
152.4 mm
기능상 길이(LF)
138.05 mm
칩 플루트 길이(LCF)
101.6 mm
최대 회전 속도(RPMX)
1,200 1/min
품목 무게(WT)
0.139 kg
Release date(ValFrom20)
15. 9. 23.
출시 팩 ID(RELEASEPACK)
15.2
