구체적인 표현
포장 수량: 1
ISO: C2R-RSA12-RH22DD
소재 Id: 8196475
EAN: 7323226551709
ANSI: C2R-RSA12-RH22DD

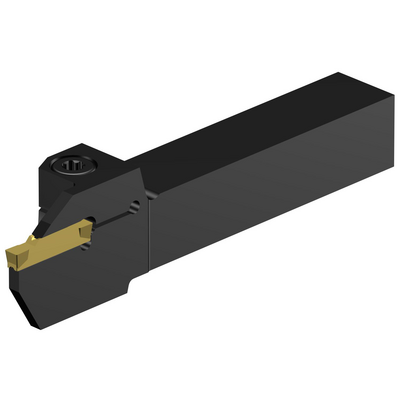

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
22.098 mm
가공물 최대 절단 직경(CUTDIA)
52.5018 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
CoroCut 2 -size H (C2I-H2-0400-)
인서트 시트 크기(SSC_M)
H
장비 방향 어댑터 인터페이스
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
가공물측 바디 각도
(BAWS)
0 °
최소 오버행(OHN)
44.806 mm
최대 오버행
(OHX)
63.856 mm
승수
(HAND)
Right
절삭유 입구 스타일 코드
(CNSC)
without coolant entry
절삭유 출구 방식(CXSC)
no coolant exit
섕크 폭(B)
19.05 mm
섕크 높이(H)
19.05 mm
기능상 길이(LF)
127 mm
기능상 폭(WF)
19.6494 mm
기능상 높이(HF)
19.05 mm
토크(TQ)
4.5 Nm
전체 길이(OAL)
127 mm
전체 높이(OAH)
32.098 mm
품목 무게(WT)
0.324 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
H
Release date(ValFrom20)
23. 12. 30.
출시 팩 ID(RELEASEPACK)
24.1
