제네릭 표현
포장 수량: 1
ISO: C4-TLEL-27050-3
소재 Id: 5728405
EAN: 10473186
ANSI: C4-TLEL-27050-3

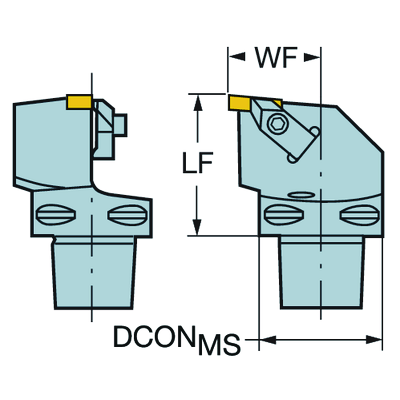

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
4.8 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
Top-Lok -style 3R (TLG3R)
인서트 시트 크기(SSC_M)
3
장비 방향 어댑터 인터페이스
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
가공물측 바디 각도
(BAWS)
0 °
최대 오버행
(OHX)
50.0126 mm
승수
(HAND)
Left
절삭유 입구 스타일 코드
(CNSC)
axial concentric and radial entry
절삭유 출구 방식(CXSC)
axial inclined exit with nozzle, adjustable
절삭유 압력(CP)
10 bar
기계측 연결 직경(DCONMS)
40 mm
기능상 길이(LF)
50.0126 mm
기능상 폭(WF)
27.0002 mm
기능상 높이(HF)
0 mm
토크(TQ)
5 Nm
전체 길이(OAL)
74.0126 mm
품목 무게(WT)
0.4 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
3
Release date(ValFrom20)
90. 11. 5.
출시 팩 ID(RELEASEPACK)
90.3
