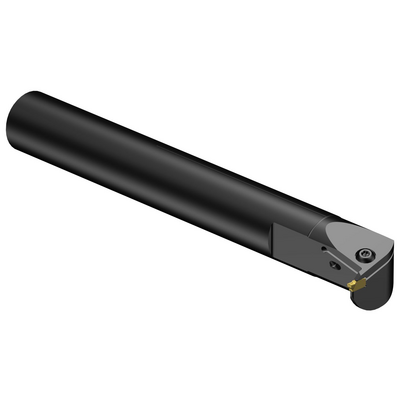

구체적인 표현
재고 없음
포장 수량: 1
ISO: QI-LAGF06C16-32
소재 Id: 8136560
EAN: 7323226302325
ANSI: QI-LAGF06C16-32

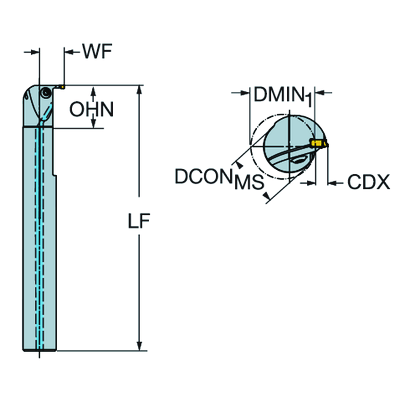

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
6 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
CoroCut QI -size F (QI-NF-0246-0002-GF)
인서트 시트 크기(SSC_M)
F
장비 방향 어댑터 인터페이스
(ADINTMS)
Cylindrical shank without clamping features (without flange) -inch: 1
최소 보어 직경(DMIN_1)
32 mm
가공물측 바디 각도
(BAWS)
90 °
최소 오버행(OHN)
32 mm
최대 오버행
(OHX)
101.6 mm
승수
(HAND)
Left
절삭유 입구 스타일 코드
(CNSC)
axial concentric entry
절삭유 출구 방식(CXSC)
axial inclined exit
절삭유 출구 유형(CXST)
over the cutting edge
절삭유 압력(CP)
150 bar
위치 보조 특성(LOCAP)
예
기계측 연결 직경(DCONMS)
25.4 mm
기능상 길이(LF)
200 mm
기능상 폭(WF)
18.7 mm
기능상 높이(HF)
0 mm
토크(TQ)
3 Nm
전체 길이(OAL)
200 mm
전체 높이(OAH)
28.7 mm
품목 무게(WT)
0.681 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
F
Release date(ValFrom20)
21. 9. 24.
출시 팩 ID(RELEASEPACK)
21.2
