구체적인 표현
포장 수량: 1
ISO: QS-QD-RFH33C2020D
소재 Id: 6427684
EAN: 26427684
ANSI: QS-QD-RFH33C2020D

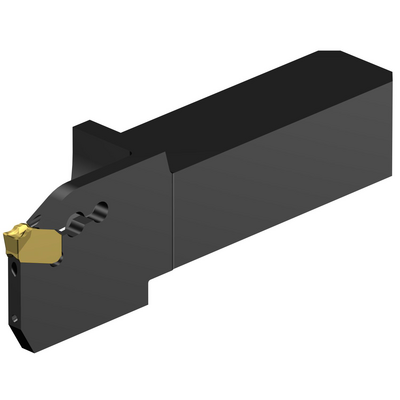

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
33 mm
가공물 최대 절단 직경(CUTDIA)
66 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
CoroCut QD -size H (QD-NH-0400-0002-CM)
인서트 시트 크기(SSC_M)
H
장비 방향 어댑터 인터페이스
(ADINTMS)
Rectangular shank -metric: 20 x 20
가공물측 바디 각도
(BAWS)
0 °
최소 오버행(OHN)
34.6 mm
최대 오버행
(OHX)
54.6 mm
승수
(HAND)
Right
절삭유 입구 스타일 코드
(CNSC)
axial concentric and radial entry
절삭유 출구 방식(CXSC)
axial concentric exit
절삭유 입구 나사 크기(CNT)
G 1/8-28
절삭유 압력(CP)
150 bar
섕크 폭(B)
20 mm
섕크 높이(H)
20 mm
기능상 길이(LF)
103.6 mm
기능상 폭(WF)
20.5 mm
기능상 높이(HF)
20 mm
전체 길이(OAL)
103.6 mm
품목 무게(WT)
0.228 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
H
Release date(ValFrom20)
14. 2. 25.
출시 팩 ID(RELEASEPACK)
14.1
