구체적인 표현
포장 수량: 1
ISO: QS-SMALL123XHP
소재 Id: 7048262
EAN: 7323221058418
ANSI: QS-SMALL123XHP

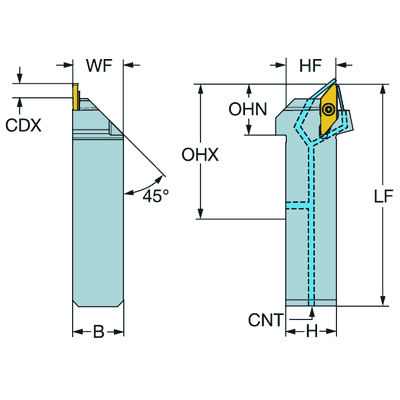

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
7.2542 mm
클램핑 유형 코드(MTP)
clamp with screw through hole
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
CoroCut XS -size 3L (MACL 3 200-N)
인서트 시트 크기(SSC_M)
3
장비 방향 어댑터 인터페이스
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
가공물측 바디 각도
(BAWS)
0 °
최소 오버행(OHN)
25 mm
최대 오버행
(OHX)
44.05 mm
승수
(HAND)
Left
절삭유 입구 스타일 코드
(CNSC)
axial concentric and radial entry
절삭유 출구 방식(CXSC)
axial inclined focused exit with nozzle
절삭유 입구 나사 크기(CNT)
G 1/8-28
절삭유 압력(CP)
150 bar
섕크 폭(B)
19.05 mm
섕크 높이(H)
19.05 mm
기능상 길이(LF)
94.1 mm
기능상 폭(WF)
19.05 mm
기능상 높이(HF)
19.05 mm
헤드 하단 오프셋 높이(HBL)
25.1 mm
전체 길이(OAL)
94.1 mm
품목 무게(WT)
0.22 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
3
Release date(ValFrom20)
17. 2. 19.
출시 팩 ID(RELEASEPACK)
17.1
