제네릭 표현
1주일 안에 제공
포장 수량: 1
ISO: RAG123G037-20B
소재 Id: 5739646
EAN: 11440800
ANSI: RAG123G037-20B

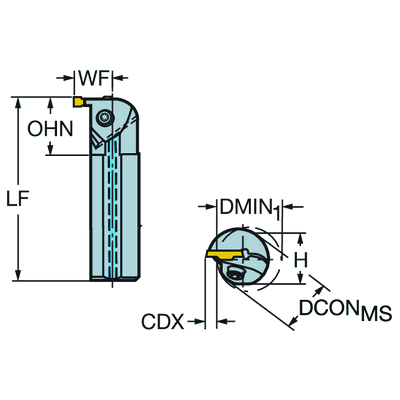

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
9 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
CoroCut 2 -size G (N123G2-GM)
인서트 시트 크기(SSC_M)
G
장비 방향 어댑터 인터페이스
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/4
최소 보어 직경(DMIN_1)
40 mm
가공물측 바디 각도
(BAWS)
90 °
최소 오버행(OHN)
45 mm
최대 오버행
(OHX)
127 mm
승수
(HAND)
Right
절삭유 입구 스타일 코드
(CNSC)
axial concentric entry
절삭유 출구 방식(CXSC)
axial inclined exit
절삭유 압력(CP)
40 bar
기계측 연결 직경(DCONMS)
31.75 mm
섕크 높이(H)
29.972 mm
기능상 길이(LF)
250 mm
기능상 폭(WF)
25.75 mm
기능상 높이(HF)
0 mm
바디 직경(BD)
31.75 mm
토크(TQ)
4.5 Nm
전체 길이(OAL)
250 mm
품목 무게(WT)
1.368 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
G
Release date(ValFrom20)
02. 8. 12.
출시 팩 ID(RELEASEPACK)
02.2
