제네릭 표현
재고 있음
포장 수량: 10

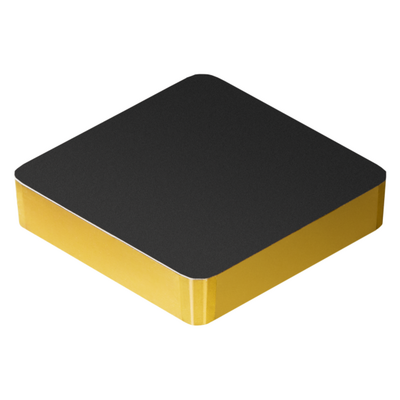

ISO: SBEN 12 04 ZZ 3220
소재 Id: 5748857
EAN: 12436535
ANSI: SBEN 12 04 ZZ 3220
시작값 (KAPR 90 deg )
K2.2.C.UT, 경도: 245 HB
K
fz 0.17 mm (0.1 - 0.3)
hex 0.17 mm (0.1 - 0.3)
vc 205 m/min (235 - 155)
기술 이미지
기술 이미지
제품 데이터
재질 분류 레벨 1(TMC1ISO)
K
공정 유형
(CTPT)
light
인서트 장착 스타일 코드(미터식)(IFS)
Without fixing hole
인서트 크기 및 모양
(CUTINT_SIZESHAPE)
SB1204ZZ
절삭날 수(CEDC)
4
내접원 직경(IC)
12.7 mm
인서트 모양 코드(SC)
Square
절삭날 유효 길이(LE)
8 mm
최대 절삭 깊이
(APMX)
8 mm
코너 챔퍼(KCH)
45 °
코너 챔퍼 폭(CHW)
1.2 mm
와이퍼 날 길이(BS)
10.3 mm
와이퍼 날 반경(BSR)
2,960 mm
코너 반경
(RE)
0.5 mm
주 절삭날 각도(KRINS)
90 °
인서트 상면각(GAN)
30 °
승수
(HAND)
Neutral
재종
(GRADE)
3220
모재(SUBSTRATE)
HC
코팅(COATING)
CVD TiCN+Al2O3+TiN
인서트 두께(S)
4.7625 mm
품목 무게(WT)
0.01 kg
인서트 시트 크기(SSC_M)
12
인서트 시트 크기 코드 인치식 보기(SSC_N)
1/2
Release date(ValFrom20)
09. 9. 26.
출시 팩 ID(RELEASEPACK)
09.2
