제네릭 표현
1주일 안에 제공
포장 수량: 1
ISO: SI-CTLHOL-12143
소재 Id: 5749379
EAN: 80012039
ANSI: SI-CTLHOL-12143

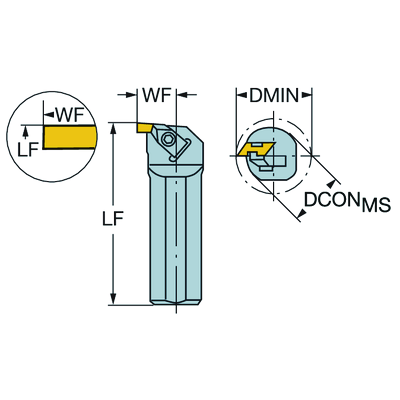

기술 이미지
제품 데이터
최대 절삭 깊이
(CDX)
4.8 mm
클램핑 유형 코드(MTP)
clamp on top of insert
절삭 품목 인터페이스 식별자 파트2(CUTINT_MASTER)
Top-Lok -style 3R (TLG3R)
인서트 시트 크기(SSC_M)
3
장비 방향 어댑터 인터페이스
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/2
최소 보어 직경(DMIN_1)
50.8 mm
가공물측 바디 각도
(BAWS)
90 °
최소 오버행(OHN)
59.75 mm
최대 오버행
(OHX)
95.25 mm
승수
(HAND)
Left
절삭유 입구 스타일 코드
(CNSC)
without coolant entry
절삭유 출구 방식(CXSC)
no coolant exit
기계측 연결 직경(DCONMS)
38.1 mm
섕크 높이(H)
37.084 mm
기능상 길이(LF)
355.0412 mm
기능상 폭(WF)
25.4 mm
기능상 높이(HF)
0 mm
바디 직경(BD)
38.1 mm
토크(TQ)
5 Nm
전체 길이(OAL)
355.0412 mm
품목 무게(WT)
2.88 kg
인서트 시트 크기 코드 인치식 보기(SSC_N)
3
Release date(ValFrom20)
87. 3. 23.
출시 팩 ID(RELEASEPACK)
87.1
