Specifieke vertegenwoordiging
Wordt vervangen door SL-SVUBL-20-1102-16D
Beschikbaar
Volledig uitwisselbaar met het originele product.
Lijstprijs: 281.00 EUR
Beschikbaar binnen een week
Verpakkingshoeveelheid: 1
ISO: 570C-SVUBL-20-2
Materiaal-ID: 5765051
EAN: 80005282
ANSI: 570C-SVUBL-20-2

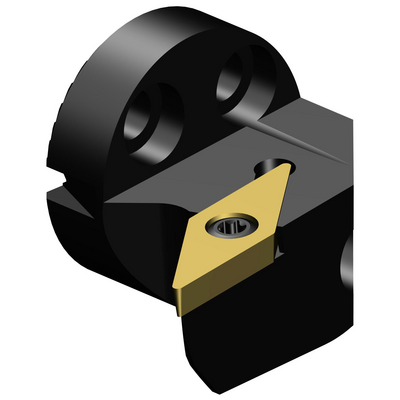

Technische illustraties
Productgegevens
Gereedschap snijkanthoek(KAPR_1)
93 °
Gereedschap instelhoek(PSIR)
-3 °
Opspantype code(MTP)
clamp with screw through hole
Deel2 van snij-item interface-aanduidingen(CUTINT_MASTER)
VBMT 110204/ VCMT 110204
Adaptieve koppeling aan machine kant
(ADINTMS)
SL head (screw mounted) -size 20, -slot coolant
Maximale infreeshoek
(RMPX)
50 °
Minimale gatdiameter(DMIN_1)
27 mm
Body hoek aan werkstukkant
(BAWS)
0 °
Body hoek aan machinekant(BAMS)
0 °
Maximale uitsteeklengte
(OHX)
20 mm
Spoedrichting
(HAND)
Left
Code koelmiddel uitgang-uitvoering(CXSC)
axial inclined exit
Koelmiddelinvoer uitvoeringscode
(CNSC)
decentral over slots on the shank
Koelmiddeldruk(CP)
40 bar
Aansluitdiameter machine zijde(DCONMS)
20 mm
Functionele lengte(LF)
20 mm
Functionele breedte(WF)
16 mm
Functionele hoogte(HF)
0 mm
Spaanhoek loodrecht(GAMO)
0 °
Hellingshoek(LAMS)
-5 °
Koppel(TQ)
0,9 Nm
Body materiaal
(BMC)
Staal
Gewicht van item(WT)
0,039 kg
Hoofd wisselplaat identificatie(MIID)
VBMT 11 02 04
Totale lengte(OAL)
24 mm
Wisselplaatzitting(SSC_M)
11
Wisselplaatzitting code inch(SSC_N)
1/4
Release date(ValFrom20)
08-11-1993
Introductie vrijgave id(RELEASEPACK)
93.2
