Specifieke vertegenwoordiging
Lijstprijs: 3 625.00 SEK
Beschikbaar
Verpakkingshoeveelheid: 1

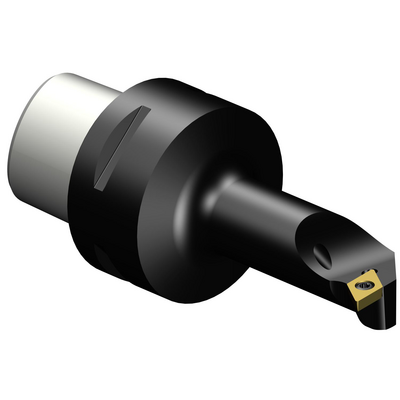

ISO: C4-SDUCL-11070-07
Materiaal-ID: 5727802
EAN: 10572225
ANSI: C4-SDUCL-11070-07
Technische illustraties
Productgegevens
Gereedschap snijkanthoek(KAPR_1)
93 °
Gereedschap instelhoek(PSIR)
-3 °
Opspantype code(MTP)
clamp with screw through hole
Deel2 van snij-item interface-aanduidingen(CUTINT_MASTER)
DCMT 070204
Adaptieve koppeling aan machine kant
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Maximale infreeshoek
(RMPX)
27 °
Minimale gatdiameter(DMIN_1)
20 mm
Body hoek aan werkstukkant
(BAWS)
0 °
Body hoek aan machinekant(BAMS)
0 °
Maximale uitsteeklengte
(OHX)
70 mm
Bruikbare lengte
(LU)
47 mm
Spoedrichting
(HAND)
Left
Code koelmiddel uitgang-uitvoering(CXSC)
axial inclined exit
Koelmiddelinvoer uitvoeringscode
(CNSC)
axial concentric and radial entry
Koelmiddeldruk(CP)
40 bar
Aansluitdiameter machine zijde(DCONMS)
40 mm
Functionele lengte(LF)
70 mm
Functionele breedte(WF)
11 mm
Functionele hoogte(HF)
0 mm
Body-diameter(BD)
16 mm
Spaanhoek loodrecht(GAMO)
0 °
Hellingshoek(LAMS)
-4,345 °
Koppel(TQ)
0,9 Nm
Body materiaal
(BMC)
Staal
Gewicht van item(WT)
0,312 kg
Hoofd wisselplaat identificatie(MIID)
DCMT 07 02 04
Totale lengte(OAL)
94 mm
Wisselplaatzitting(SSC_M)
07
Wisselplaatzitting code inch(SSC_N)
1/4
Release date(ValFrom20)
27-01-1992
Introductie vrijgave id(RELEASEPACK)
92.1
