Specifieke vertegenwoordiging
Lijstprijs: 592.00 EUR
Beschikbaar
Verpakkingshoeveelheid: 1
ISO: C5-PWLNL-22110-08HP
Materiaal-ID: 6188708
EAN: 26188708
ANSI: C5-PWLNL-22110-08HP

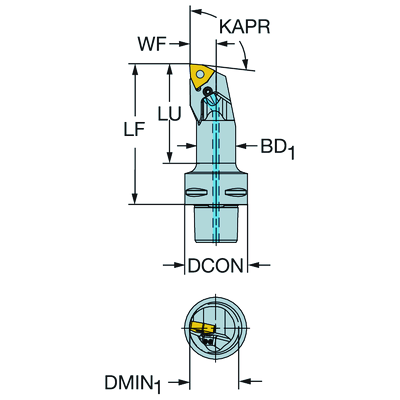

Technische illustraties
Productgegevens
Gereedschap snijkanthoek(KAPR_1)
95 °
Gereedschap instelhoek(PSIR)
-5 °
Opspantype code(MTP)
clamp with pin through hole
Deel2 van snij-item interface-aanduidingen(CUTINT_MASTER)
WNMG 080408
Adaptieve koppeling aan machine kant
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maximale infreeshoek
(RMPX)
0 °
Minimale gatdiameter(DMIN_1)
40 mm
Body hoek aan werkstukkant
(BAWS)
0 °
Body hoek aan machinekant(BAMS)
0 °
Maximale uitsteeklengte
(OHX)
110 mm
Bruikbare lengte
(LU)
82,2 mm
Spoedrichting
(HAND)
Left
Code koelmiddel uitgang-uitvoering(CXSC)
Axially concentric or off-center with nozzle, adjustable
Koelmiddelinvoer uitvoeringscode
(CNSC)
axial concentric and radial entry
Koelmiddeldruk(CP)
150 bar
Aansluitdiameter machine zijde(DCONMS)
50 mm
Functionele lengte(LF)
110 mm
Functionele breedte(WF)
22 mm
Functionele hoogte(HF)
0 mm
Body-diameter(BD)
32 mm
Spaanhoek loodrecht(GAMO)
-6 °
Hellingshoek(LAMS)
-10 °
Koppel(TQ)
4,5 Nm
Body materiaal
(BMC)
Staal
Gewicht van item(WT)
0,9565 kg
Hoofd wisselplaat identificatie(MIID)
WNMG 08 04 08
Totale lengte(OAL)
140 mm
Wisselplaatzitting(SSC_M)
08
Wisselplaatzitting code inch(SSC_N)
1/2
Release date(ValFrom20)
19-09-2012
Introductie vrijgave id(RELEASEPACK)
12.2
