QS-SRDCR-12-25-12XC
QS-SRDCR-12-25-12XC

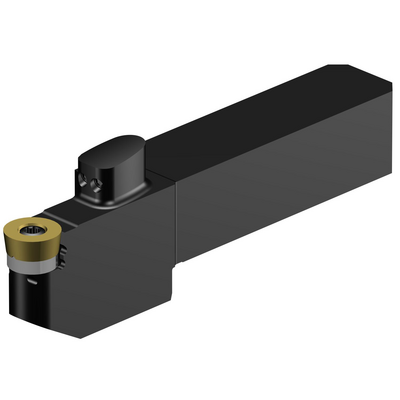

CoroTurn® 107, QS™ schachtgereedschap voor draaienchevron_right
Specifieke vertegenwoordiging
Beschikbaar binnen een week
Verpakkingshoeveelheid: 1
ISO: QS-SRDCR-12-25-12XC
Materiaal-ID: 7960766
EAN: 7323225520669
ANSI: QS-SRDCR-12-25-12XC
Technische illustraties
Technische illustraties
Productgegevens
Opspantype code(MTP)
clamp with screw through hole
Deel2 van snij-item interface-aanduidingen(CUTINT_MASTER)
Rail interface ( RC1204MP )
Adaptieve koppeling aan machine kant
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
Maximale infreeshoek
(RMPX)
90 °
Body hoek aan werkstukkant
(BAWS)
0 °
Body hoek aan machinekant(BAMS)
0 °
Minimale uitsteeklengte(OHN)
1,6252 in
Maximale uitsteeklengte
(OHX)
2,3752 in
Bruikbare lengte
(LU)
0,9606 in
Spoedrichting
(HAND)
Right
Code koelmiddel uitgang-uitvoering(CXSC)
Axially concentric or off-center with nozzle, adjustable
Koelmiddelinvoer uitvoeringscode
(CNSC)
axial concentric and radial entry
Type koelmiddeluitgang(CXST)
both over and under the cutting edge
Koelmiddelinvoer schroefdraadmaat(CNT)
G 1/8-28
Koelmiddeldruk(CP)
2.176 PSI
Schachtbreedte(B)
0,75 in
Schachthoogte(H)
0,75 in
Functionele lengte(LF)
4,3417 in
Functionele breedte(WF)
0,813 in
Functionele hoogte(HF)
0,75 in
Hoofd onderkant offset lengte(HBL)
1,6252 in
Bodybreedte(WB)
0,4016 in
Spaanhoek loodrecht(GAMO)
0 °
Hellingshoek(LAMS)
0 °
Koppel(TQ)
2,2127 ftlbf
Body materiaal
(BMC)
Staal
Gewicht van item(WT)
0,5512 lb
Hoofd wisselplaat identificatie(MIID)
RCMT 12 04 MP
Totale lengte(OAL)
4,3417 in
Wisselplaatzitting(SSC_M)
12
Wisselplaatzitting code inch(SSC_N)
.472
Release date(ValFrom20)
25-09-2020
Introductie vrijgave id(RELEASEPACK)
20.2
