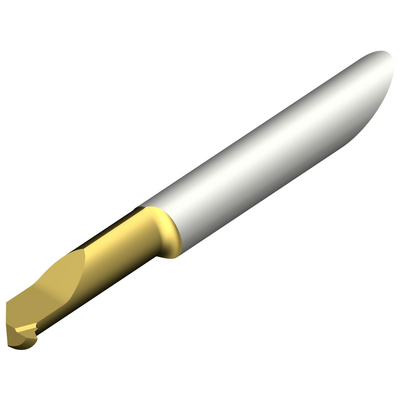

CXS-05TH070VM-5115R 1025
CXS-05TH070VM-5115R 1025
Specifieke vertegenwoordiging
Beschikbaar
Verpakkingshoeveelheid: 1
ISO: CXS-05TH070VM-5115R 1025
Materiaal-ID: 5726309
EAN: 11788276
ANSI: CXS-05TH070VM-5115R 1025
Technische illustraties
Productgegevens
Materiaalklassificatie niveau 1(TMC1ISO)
Schroefdraad vormtype(THFT)
M (Metric 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
Minimale schroefdraad spoed(TPN)
0,75 mm
Maximale schroefdraadspoed(TPX)
1 mm
Minimaal aantal gangen per inch(TPIN)
24
Maximaal aantal gangen per inch(TPIX)
36
Schroefdraad profiel type(TPT)
partial profile
Theoretische draadhoogte(HA)
0,65 mm
Schroefdraadhoogte verschil(HB)
0,08 mm
Spot aanschuinen(CF)
0,09 mm
Adaptieve koppeling aan machine kant
(ADINTMS)
CoroTurn XS -metric: 5
Minimale gatdiameter
(DMIN)
5,1 mm
Maximale uitsteeklengte
(OHX)
17,55 mm
Bruikbare lengte
(LU)
15 mm
Spoedrichting
(HAND)
Right
Hardmetaalsoort
(GRADE)
1025
Basismateriaal(SUBSTRATE)
HC
Coating(COATING)
PVD TiAlN+TiN
Koelmiddelinvoer uitvoeringscode
(CNSC)
without coolant entry
Aansluitdiameter machine zijde(DCONMS)
5 mm
Uitsteek lengte(LPR)
37,25 mm
Functionele lengte(LF)
36,8 mm
Functionele breedte(WF)
2,35 mm
Functionele hoogte(HF)
0 mm
Bodybreedte(WB)
3,65 mm
Gewicht van item(WT)
0,011 kg
Totale lengte(OAL)
40,25 mm
Release date(ValFrom20)
26-01-2004
Introductie vrijgave id(RELEASEPACK)
04.1
