QD-NG-0300-020M-PM 1230
QD-NG-0300-020M-PM 1230
CoroMill® QD, wisselplaat voor groefsteken.chevron_right

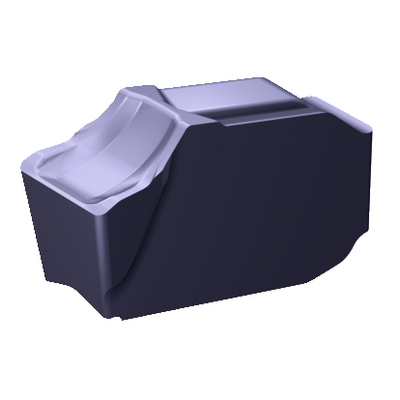

Generieke weergave
Lijstprijs: 19.95 EUR
Beschikbaar
Verpakkingshoeveelheid: 10
ISO: QD-NG-0300-020M-PM 1230
Materiaal-ID: 8519303
EAN: 7323227869827
ANSI: QD-NG-0300-020M-PM 1230
Startwaarden (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Hardheid: 175 HB
P
fz 0.13 mm (0.08 - 0.18)
hex 0.11 mm (0.07 - 0.15)
vc 335 m/min (350 - 325)
Technische illustraties
Productgegevens
Materiaalklassificatie niveau 1(TMC1ISO)
P
H
Geometrie
(CBMD)
PM
Type bewerking
(CTPT)
pre-machining with demand on surface
Montagestijlcode wisselplaat (metrisch)(IFS)
Concave prismatic section
Wisselplaatgrootte en vorm(CUTINT_SIZESHAPE)
CoroMill QD -size G
Snijkant telling(CEDC)
1
Wisselplaatzitting(SSC_M)
G
Snijbreedte
(CW)
3 mm
Snijbreedte met lagere tolerantie(CWTOLL)
0,005 mm
Snijbreedte bovengrens(CWTOLU)
0,105 mm
Hoekradius links(REL)
0,2 mm
Hoekradius rechts(RER)
0,2 mm
Body hoek aan machinekant(BAMS)
0 °
Spoedrichting
(HAND)
Neutral
Hardmetaalsoort
(GRADE)
1230
Coating(COATING)
PVD TiAlSiN
Wisselplaatdikte(S)
3,1 mm
Hoofd vrijloophoek(AN)
7 °
Gewicht van item(WT)
0,0032 kg
Wisselplaatzitting code inch(SSC_N)
G
Release date(ValFrom20)
25-09-2024
Introductie vrijgave id(RELEASEPACK)
24.2
