CoroMill QD.

Groeffrezen en afsteken met grote zekerheid

Instructies

Gemakkelijk te gebruiken met de snelspansleutel

Bespaar tijd dankzij snelle en gemakkelijke wisselplaatvervanging. De snelspansleutel zorgt ook na langdurig gebruik voor dezelfde opspankracht, want er is geen slijtage aan de wisselplaatzitting.
Sleutel apart leverbaar als accessoire voor toepassingen waar de standaard sleutel niet bruikbaar is door ruimtegebrek, bijv. in set gemonteerde frezen.

Momentgereedschap

Gebruik het momentgereedschap voor een correcte montage.

Stabiliteitsschijven montage

Stabiliteitsschijven zorgen voor extra stabiliteit, minimaliseren trillingen en zorgen voor hoogwaardige groeven bij gebruik van frezen met een hoge diameter/breedte-verhouding.
Kleinere stabiliteitsschijven die in combinatie met vlakfreesadapters in grote bewerkingscentra kunnen worden gebruikt vormen een kostenefficiënte oplossing.

Silent Tools™

Gedempte Silent Tools™-adapters minimaliseren trillingen en bieden stabiliteit bij bewerkingen met een lange uitsteeklengte.

Toepassingstips

Snijgegevens

Metrisch

Geometrie Hardmetaalsoort vc m/min ​ ​ ​ ​ ​
Diameter <160 mm
ISO P ISO M ISO K ISO N ISO S ISO H
PL ​ 1030 220 (270–180) 220 (290–180)
4340 220 (270–180)
PM ​ ​ 1030 220 (270–180)
​1130 ​220 (270-180) ​ ​ ​ ​ ​
4340 220 (270–180)
​PH ​ ​1130 ​220 (270–180) ​ ​ ​ ​ ​
​4340 ​220 (270–180) ​ ​ ​ ​ ​
ML ​ 1040 180 (200–160) 180 (225–160)     30 (60–20)
2040   230 (275–210)
MM ​ 1040 180 (200–160) 180 (225–160)     30 (60–20)
2040   230 (275–210)
KL ​ 1020     190 (205–165)
3330     220 (250–190)
​KM ​ ​1020 ​ ​ ​190 (205-165) ​ ​ ​
​3330 ​ ​ ​220 (250-190) ​ ​ ​
SL ​ 1030   220 (270–180)     35 (80–30) 30 (45–25)
S30T   240 (310–220)     40 (80–30) 40 (45–30)
SM ​ ​ 1030   220 (270–180)     35 (80–30) 30 (45–25)
S30T   240 (310–220)     40 (80–30) 40 (45–30)
S40T   210 (275–190)     35 (80–30)
NL H13A     ​ 985 (1030–945)



Geometrie Hardmetaalsoort vc m/min ​ ​ ​
Diameter >160 mm ​ ​ ​
ISO P ISO M ISO K ISO N
PL 1030 180 (270–180) 180 (290–180)
​ 4340 180 (270–180)
PM 1030 180 (270–180)
​ ​1130 ​180 (270–180) ​ ​ ​
​ 4340 180 (270–180)
​PH ​1130 ​180 (270–180) ​ ​ ​
​ ​4340 ​180 (270–180) ​ ​ ​
ML 1040 160 (200–160) 160 (225–160)
​ 2040   210 (275–210)
MM 1040 160 (200–160) 160 (225–160)
​ 2040   210 (275–210)
KL 1020     160 (205–165)
​ 3330     190 (250–190)
​KM ​1020 ​ ​ ​160 (205–165) ​
​ ​3330 ​ ​ ​190 (250–190) ​
SL 1030   200 (270–180)
​ S30T   210 (310–220)
SM 1030   200 (270–180)
​ S30T   210 (310–220)
​ S40T   190 (275–190)
NL H13A     ​ 985 (1030–945)



Opm.:
Voor Inconel, aanbevolen vc = 25 (45–20) m/min
Voor titanium, aanbevolen vc = 35 (80–30) m/min

Inch

Geometrie Hardmetaalsoort vc ft/min ​ ​ ​ ​ ​
Diameter <6 inch
ISO P ISO M ISO K ISO N ISO S ISO H
PL 1030 720 (880–590) 220 (290–180)
​ 4340 720 (880–590)
PM 1030 720 (880–590)
​ ​ ​ ​ ​ ​ ​ ​
​ 4340 720 (880–590)
​PH ​1130 ​720 (880-590) ​ ​ ​ ​ ​
​ ​4340 ​720 (880-590) ​ ​ ​ ​ ​
ML 1040 590 (655–525) 590 (655–525)     95 (195–65)
​ 2040   590 (655–525)
MM 1040 590 (655–525) 590 (655–525)     95 (195–65)
​ 2040   755 (900–685)
KL 1020     620 (670–540)
​ 3330     720 (885–590)
​KM ​ ​ ​ ​620 (670-540) ​ ​ ​
​ ​ ​ ​ ​720 (820-620) ​ ​ ​
SL 1030   720 (885–590)     115 (260–65) 95 (145–80)
​ S30T   785 (1015–720)     130 (260–65) 130 (145–95)
SM 1030   720 (885–590)     115 (260–65) 95 (145–80)
​ S30T   785 (1015–720)     130 (260–65) 130 (145–95)
​ S40T   685 (900-620)     115 (260–65)
NL H13A     ​ 3230 (3380–3100)



Geometrie Hardmetaalsoort vc ft/min ​ ​ ​
Diameter >6 inch ​ ​ ​
ISO P ISO M ISO K ISO N
PL 1030 590 (885–590) 590 (950–590)
​ 4340 590 (885–590)
PM 1030 590 (885–590)
​ ​1130 ​590 (885–590) ​ ​ ​
​ 4340 590 (885–590)
​PH ​1130 ​590 (885–590) ​ ​ ​
​ ​4340 ​590 (885–590) ​ ​ ​
ML 1040 525 (655–525) 525 (735–525)
​ 2040   685 (900–685)
MM 1040 525 (655–525) 525 (735–525)
​ 2040   685 (900–685)
KL 1020     520 (670–540)
​ 3330     620 (820–620)
​KM ​ ​ ​ ​520 (670–540) ​
​ ​ ​ ​ ​620 (820–620) ​
SL 1030   655 (885–590)
​ S30T   685 (1015–720)
SM 1030   655 (885–590)
​ S30T   685 (1015–720
​ S40T   620 (900–620)
NL H13A     ​ 3230 (3380–3100)



NB:
Voor Inconel, aanbevolen vc = 80 (145–65) ft/min
Voor titanium, aanbevolen vc = 115 (260–100) ft/min



Aanbevelingen

Draaimoment



​Koppelingsgrootte Koppel, Nm (ft/lbs)
X10 6,4 (4,7)
​X22/Y25 3,9 (2,9)
​X32/Y31 ​6,4 (4,7)
​X40* ​70 (51,6)



* NB: Geen schroeven met verzonken kop.

Koelmiddeldruk

Inwendig koelmiddel onder hogere druk verbetert de spaanverwijdering.





Zitting grootte ​​Maximum koelmiddeldruk, bar (PSI)
E, F 50 (725)
​G, H, J, K 70 (1015)




Maximale spaandikte - hex

Metrisch




​Geometrie


Soort ​
hex ​
ISO P ISO M ISO K ISO N ISO S ISO H

​PL ​		 1030 0,05 (0,02–0,08) 0,05 (0,02–0,08)
4340 0,05 (0,02–0,08)


​PM ​ ​		 ​1030 ​0,11 (0,07–0,15) ​ ​ ​ ​ ​
​Zittinggrootte
E, F, G, H, J
​1130 ​0,11 (0,07–0,15) ​ ​ ​ ​ ​
​4340 ​0,11 (0,07–0,15) ​ ​ ​ ​ ​


​PM ​ ​		 ​1030 ​0,10 (0,07–0,10) ​ ​ ​ ​ ​ ​

Zittinggrootte K
​1130 ​0,10 (0,07–0,10) ​ ​ ​ ​ ​
​4340 ​0,10 (0,07–0,10) ​ ​ ​ ​ ​

​PH ​		 ​1130 ​0,11 (0,04–0,13) ​ ​ ​ ​ ​ ​Zittinggrootte
E, F, G, H, J
​4340 ​0,11 (0,04–0,13) ​ ​ ​ ​ ​

​PH ​		 ​1130 ​0,10 (0,04–0,10) ​ ​ ​ ​ ​
​Zittinggrootte K
​4340 ​0,10 (0,04–0,10) ​ ​ ​ ​ ​

​ML ​		 ​1040 ​0,04 (0,01–0,07) ​0,04 (0,01–0,07) ​ ​ ​0,11 (0,07–0,15) ​ ​ ​
​2040 ​ ​0,04 (0,01–0,07) ​ ​ ​ ​

​MM ​		 ​1040 ​0,08 (0,04–0,12) ​0,08 (0,04–0,12) ​ ​ ​0,11 (0,07–0,15) ​ ​ ​
​2040 ​ ​0,08 (0,04–0,12) ​ ​ ​ ​

​KL ​		 ​1020 ​ ​ ​0,11 (0,02–0,15) ​ ​ ​ ​
​3330 ​ ​ ​0,11 (0,02–0,15) ​ ​ ​

​KM ​		 ​1020 ​ ​ ​0,11 (0,02–0,15) ​ ​ ​ ​
​3330 ​ ​ ​0,11 (0,02–0,15) ​ ​ ​

​SL ​		 ​1030 ​ ​0,04 (0,01–0,07) ​ ​ ​0,04 (0,01–0,07) ​0,04 (0,01–0,07) ​ ​ ​ ​ ​
​S30T ​ ​0,04 (0,01–0,07) ​ ​ ​0,04 (0,01–0,07) ​0,04 (0,01–0,07)


​SM ​ ​		 ​1030 ​ ​0,08 (0,04–0,12) ​ ​ ​0,08 (0,04–0,12) ​0,08 (0,04–0,12)
​S30T ​ ​0,08 (0,04–0,12) ​ ​ ​0,08 (0,04–0,12) ​0,08 (0,04–0,12)
​S40T ​ ​0,08 (0,04–0,12) ​ ​ ​0,08 (0,04–0,12) ​
​NL ​H13A ​ ​ ​ ​0,13 (0,01–0,25) ​



Inch






​Geometrie


Soort ​
hex ​
ISO P ISO M ISO K ISO N ISO S ISO H ​ ​

​PL ​		 1030 0,002 (0,001–0,003) 0,002 (0,001–0,003)
4340 0.002 (0.001–0.003)


​PM ​ ​		 ​1030 0,004 (0,003–0,003) ​ ​ ​ ​ ​
​Zittinggrootte
E, F, G, H, J
​1130 ​0,004 (0,003–0,003) ​ ​ ​ ​ ​
​4340 ​0,004 (0,003–0,003) ​ ​ ​ ​ ​


​PM ​ ​		 ​1030 0,004 (0,003–0,003) ​ ​ ​ ​ ​ ​

Zittinggrootte K
​1130 0,004 (0,003–0,003) ​ ​ ​ ​ ​
​4340 ​0,004 (0,003–0,003) ​ ​ ​ ​ ​

​PH ​		 ​1130 0,004 (0,002–0,003) ​ ​ ​ ​ ​ ​Zittinggrootte
E, F, G, H, J
​4340 ​0,004 (0,002–0,003) ​ ​ ​ ​ ​

​PH ​		 ​1130 ​0,004 (0,002–0,003) ​ ​ ​ ​ ​
​Zittinggrootte K
​4340 ​0,004 (0,002–0,003) ​ ​ ​ ​ ​

​ML ​		 ​1040 0.002 (0.001–0.003) ​0,002 (0,001–0,003) ​ ​ ​0,002 (0,001–0,003) ​ ​ ​
​2040 ​ 0,002 (0,001–0,003) ​ ​ ​ ​

​MM ​		 ​1040 0,003 ​0,002 (–0,005) 0,003 (0,002–0,005) ​ ​ 0.003 (0.002–0.005) ​ ​ ​
​2040 ​ ​0,002 (0,002–0,005) ​ ​ ​ ​

​KL ​		 ​1020 ​ ​ 0,004 (0,001–0,006) ​ ​ ​ ​
​3330 ​ ​ 0,004 (0,001–0,006) ​ ​ ​

​KM ​		 ​1020 ​ ​ 0,004 (0,001–0,006) ​ ​ ​ ​
​3330 ​ ​ 0,004 (0,001–0,006) ​ ​ ​

​SL ​		 ​1030 ​ ​0,002 (0,001–0,003) ​ ​ ​0,002 (0,001–0,003) ​0,002 (0,001–0,003) ​ ​ ​ ​ ​
​S30T ​ ​0,002 (0,001–0,003) ​ ​ ​0,002 (0,001–0,003) ​0,002 (0,001–0,003)


​SM ​ ​		 ​1030 ​ ​0,003 (0,002–0,005) ​ ​ ​0,003 (0,002–0,005) ​0,003 (0,002–0,005)
​S30T ​ ​0,003 (0,002–0,005) ​ ​ ​0,003 (0,002–0,005) ​0,003 (0,002–0,005)
​S40T ​ ​0,003 (0,002–0,005) ​ ​ ​0,003 (0,002–0,005) ​​
​NL ​H13A ​ ​ ​ 0,005 (0,001–0,01) ​




Opm.: Maximale hex voor zittinggrootte K is beperkt vanwege het freeslichaam.

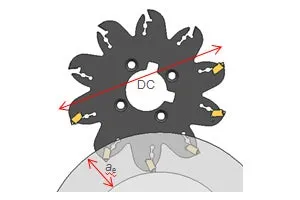

Aanbeveling voor diameter 63 mm (2,5 inch) frezen

  • PL is de eerste keuze geometrie in ISO P toepassingen

  • Gebruik maximaal 70% van de aanbevolen waarde van hex bij gebruik van de PM geometrie

  • PH geometrie is niet aanbevolen
