CoroMill® Plura composiet
Assortiment
Succesverhalen
Hoe te gebruiken?

CoroMill® Plura composiet

Volhardmetalen vingerfrees voor het bewerken van composiet

  • Voor het vormen van met hars geïnfuseerd materiaal, waaronder CFRP, GRFP, aramide en andere composietmaterialen
  • Produceert strakke randen en reduceert delaminatie in veeleisende composietmaterialen
  • Scherp gecontroleerd snijden voor diverse bewerkingen, zoals sleuffrezen, hellend frezen en afkanten
  • Gespecialiseerde soorten voor elk toepassingsgebied
  • Superieure prestaties met soort OA2D

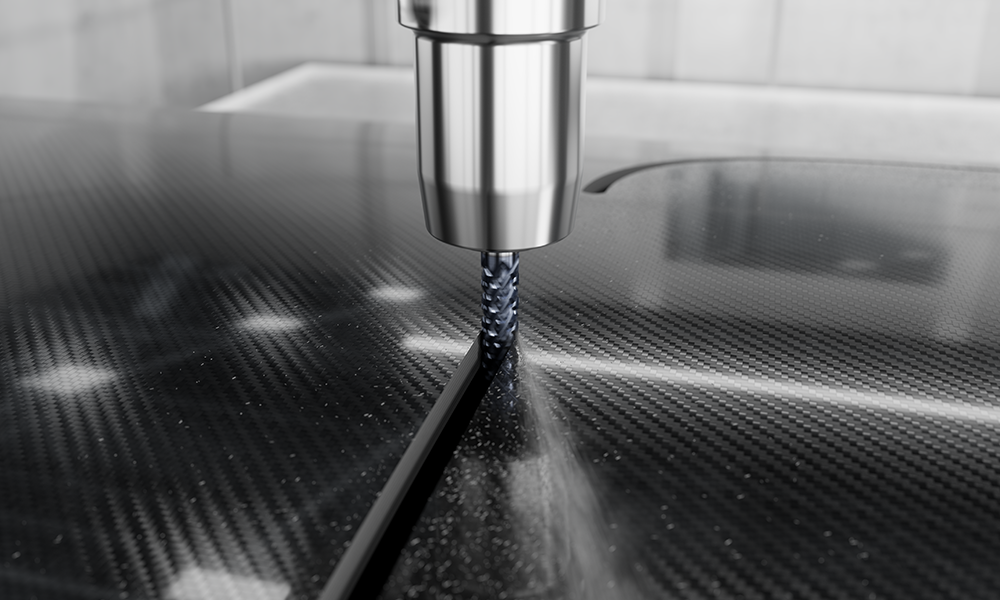

Beheers wat onbewerkbaar is
Composiet bewerken

Het bewerken van composietmaterialen is een strijd met onvoorspelbare krachten, hittegevoeligheid en snelle gereedschapsslijtage. Voor succesvol bewerken is scherp en gecontroleerd snijden vereist om delaminatie en trillingen te voorkomen.

CoroMill® Plura composiet biedt een assortiment aan gereedschappen dat is geoptimaliseerd voor deze uitdagende materialen. De soorten zijn gespecialiseerd voor elk toepassingsgebied en geoptimaliseerd voor een lange levensdur en hoge productiviteit.

U kunt consistente en hoogwaardige resultaten verwachten over een breed scala aan snijcondities met verminderde trillingen en een comfortabel geluidsniveau voor een betere werkomgeving.

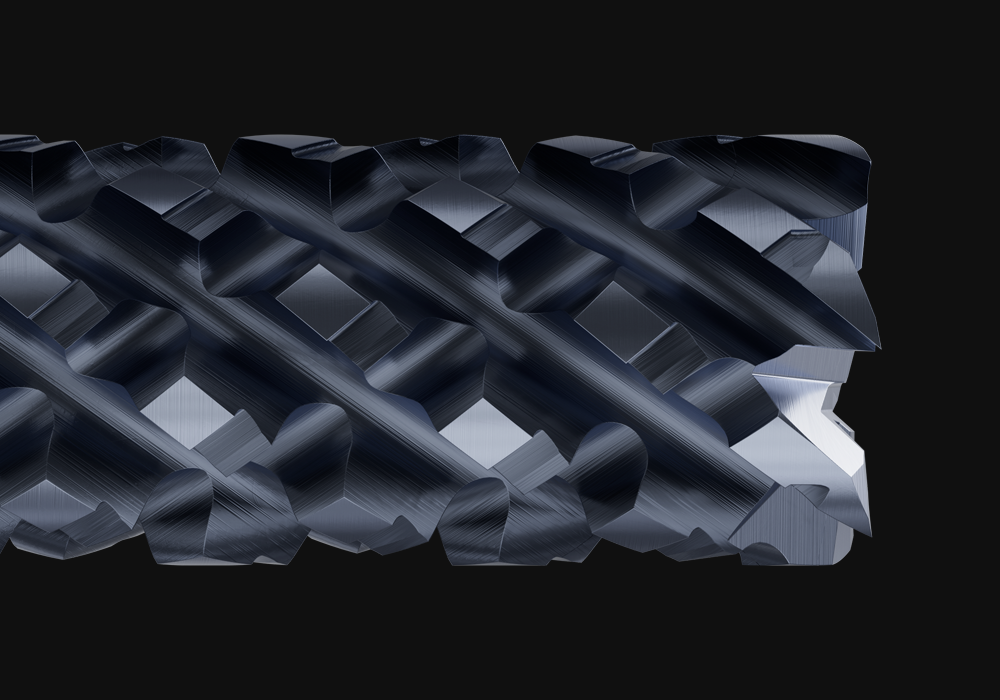

Gebouwd voor composietuitdagingen
Soort O2AD

Soort O2AD combineert een CVD diamantcoating met een maatwerk basismateriaal, waardoor een oplossing wordt gecreëerd met een uizonderlijke levensduur en precisie, geoptimaliseerd voor veeleisende composiettoepassingen.

Voornaamste kenmerken:

  • Geavanceerde CVD diamantcoating voor uitzonderlijke bestendigheid tegen schuurslijtage
  • Specifieke basislaag, op maat gemaakt voor diamantcoating, dat een uitstekende hechting tussen substraat en het coatingmateriaal mogelijk maakt

Deze combinatie waarborgt een snijkant met prestaties en snijkwaliteit die de beste in zijn klasse zijn, met bewezen betrouwbaarheid en een verlengde standtijd bij het frezen van composiet.


CoroMill Plura snijgereedschappen voor composiet

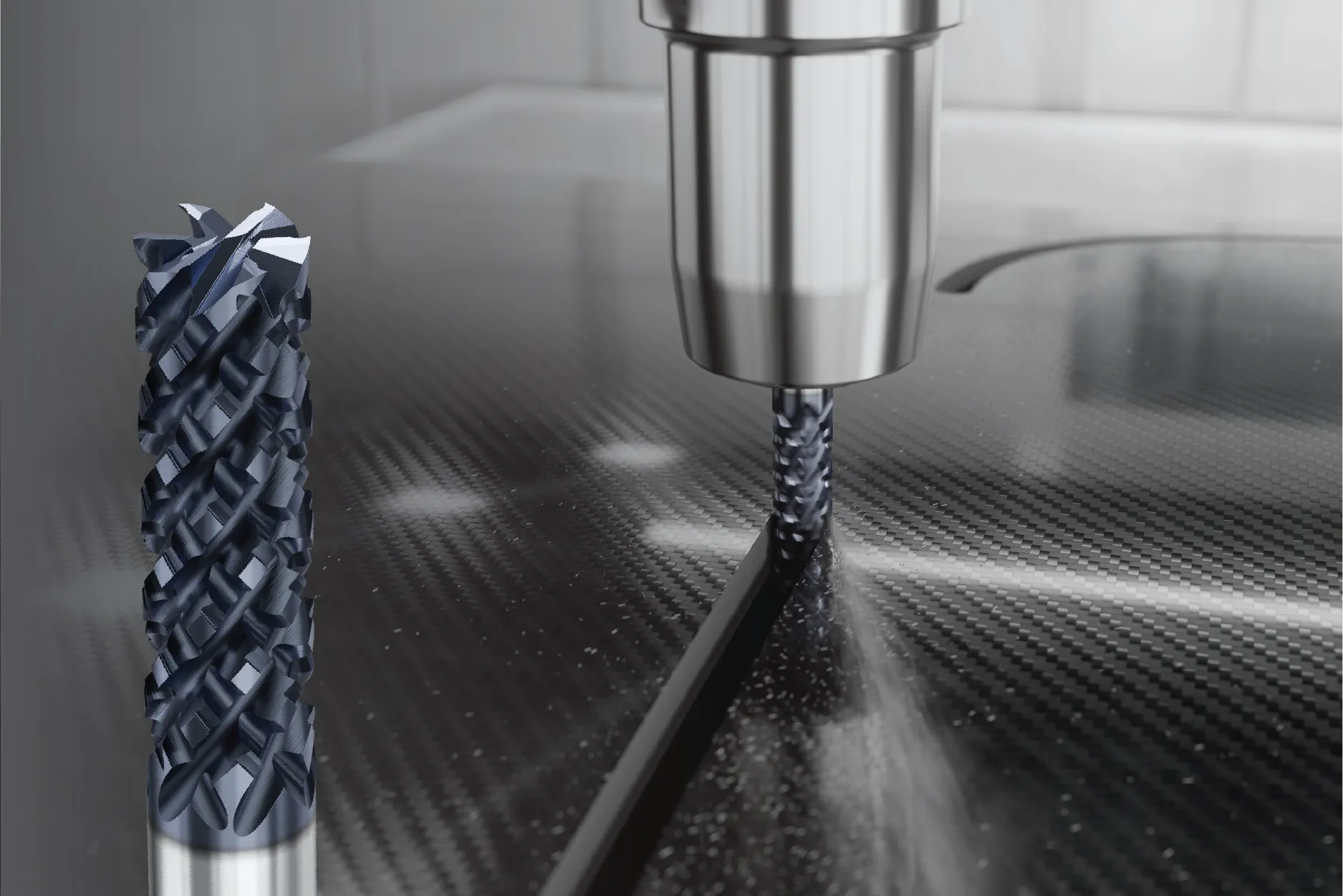

CoroMill® Plura composite 2P350
gekartelde vertanding

  • Ideaal als hoog verspaningsvolume is vereist
  • De gepatenteerde geometrie kent een dubbele snijwerking, waardoor delaminatie, trillingen en geluid worden verminderd
  • Ontworpen als een “one-pass” oplossing voor verschillende bewerkingen zoals sleuffrezen, hellend frezen en afkanten

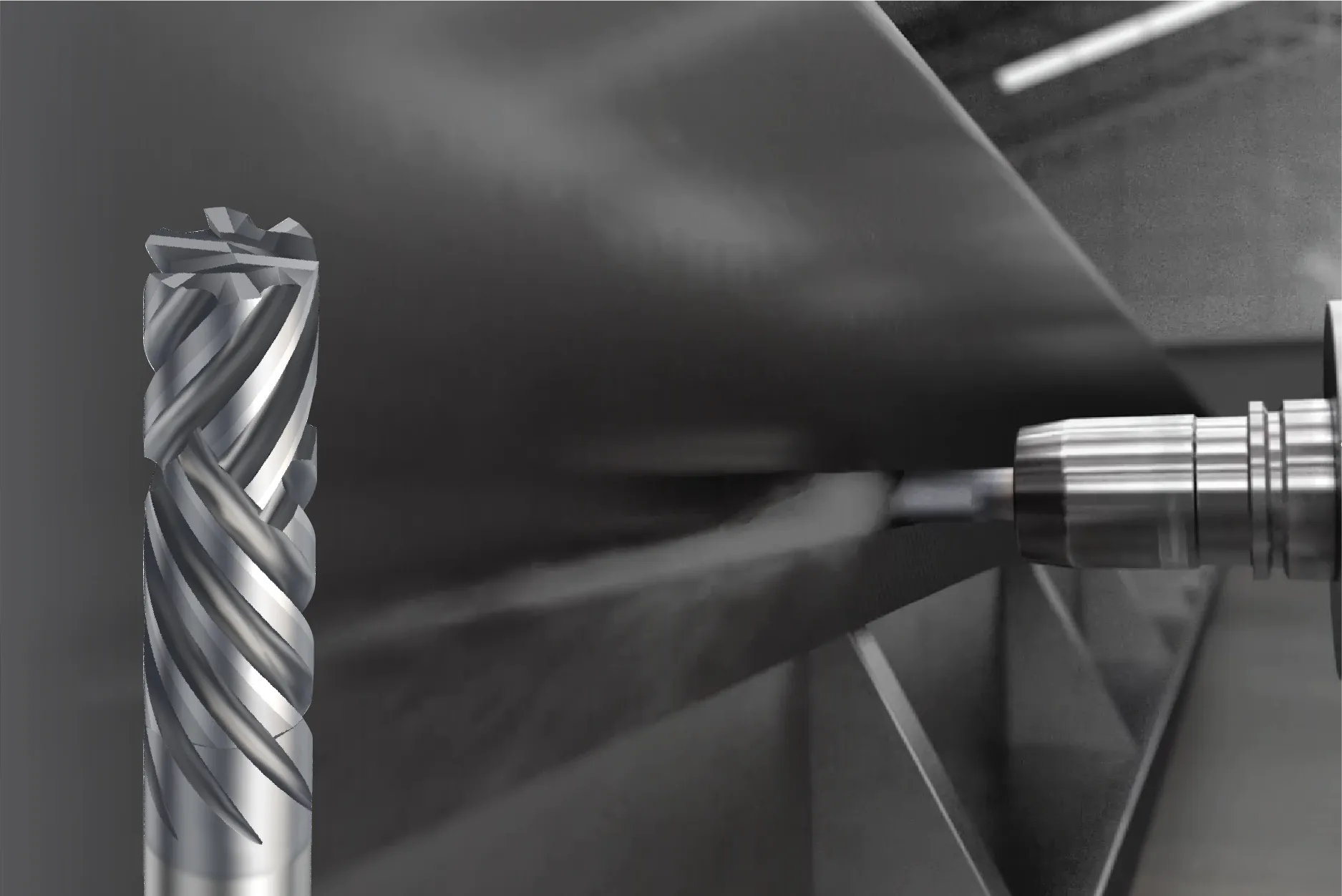

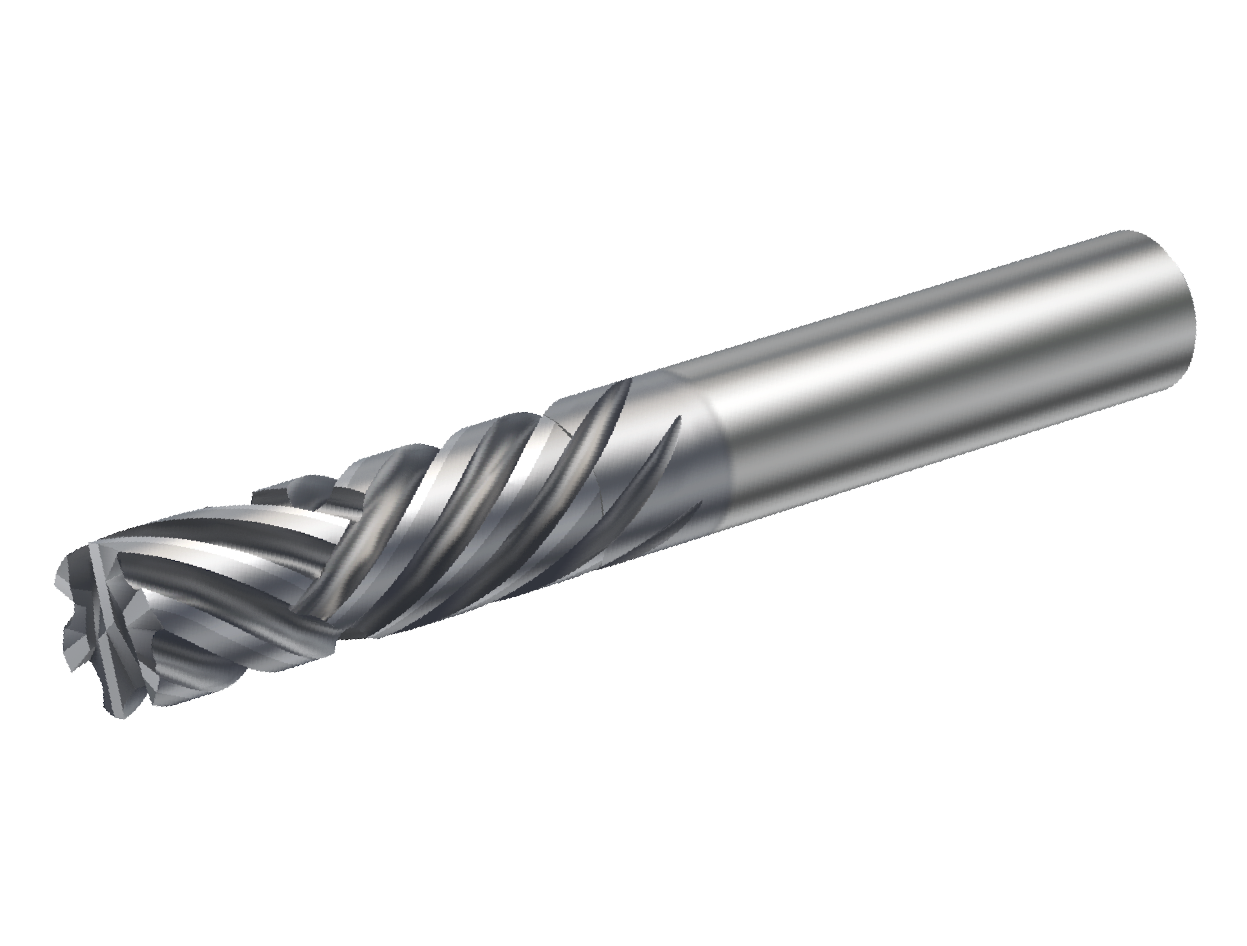

CoroMill® Plura composite 2P460
compressierouter

  • Ideaal voor geweven glasvezellagen aan beide zijden van het onderdeel
  • Optimaal voor dikkere materialen; door de overlap tussen gecomprimeerde spaangroeven worden materiaaltrillingen gereduceerd
  • Variaties in materiaaldikte kunnen de bewerking limiteren vanwege het optimale werkgebied van deoverlappende groeven

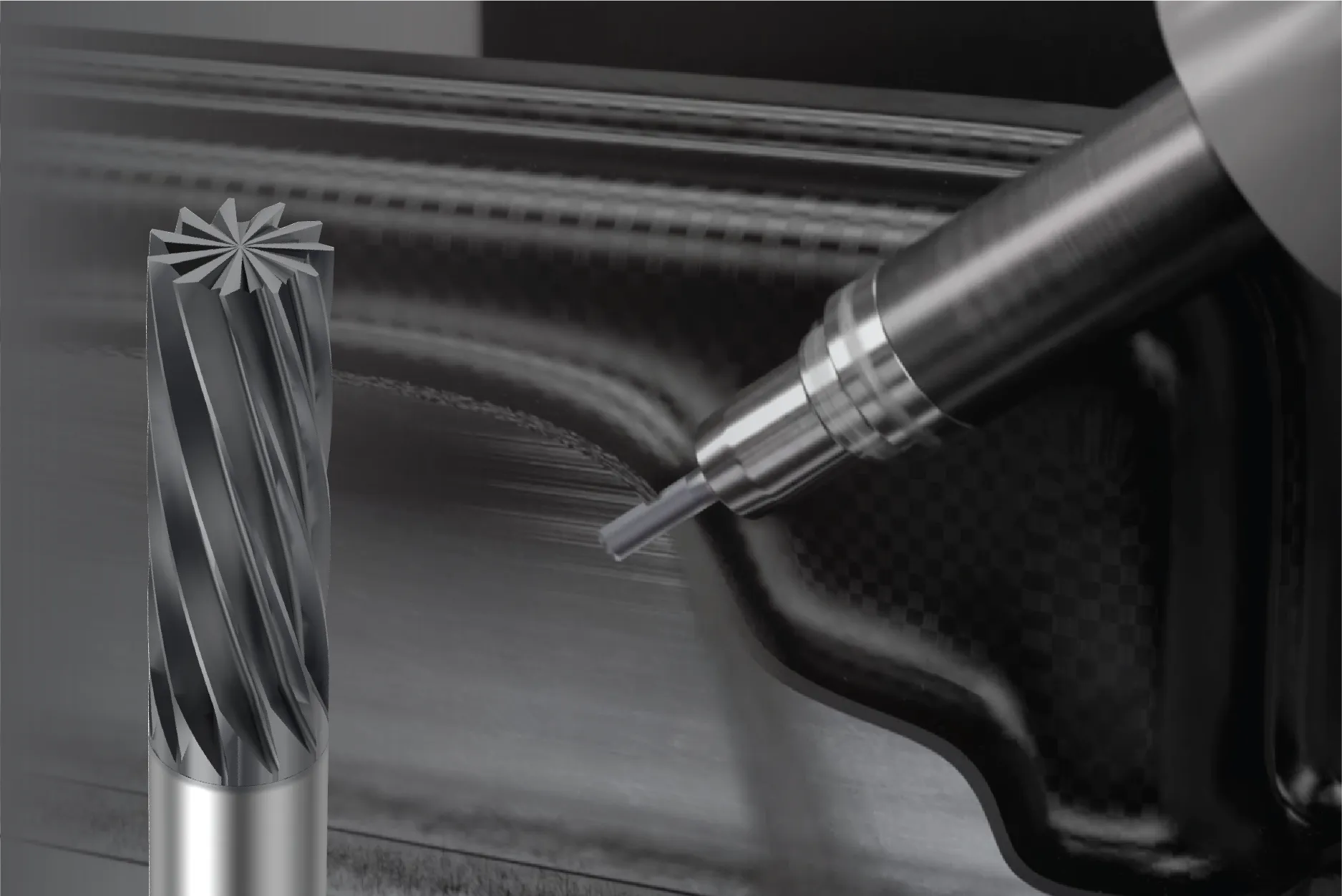

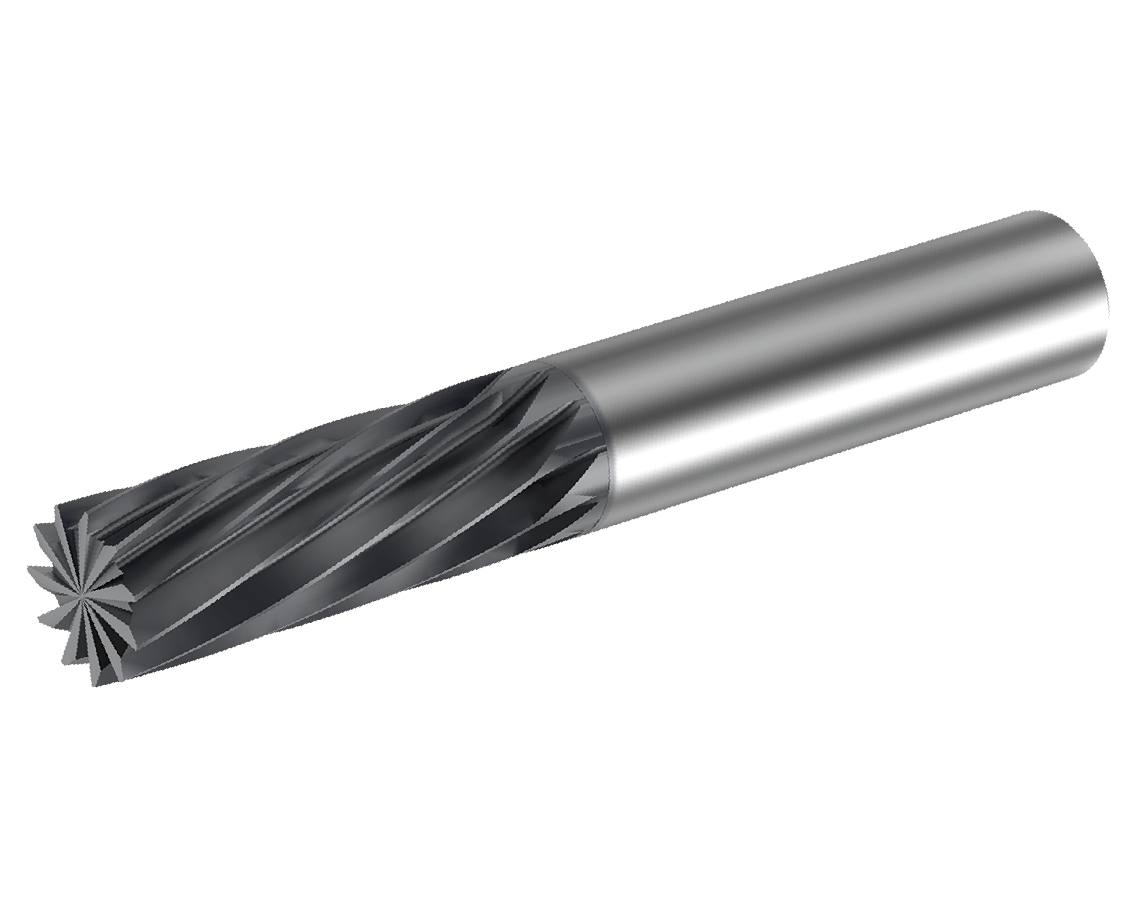

CoroMill® Plura composite 2P050/051
Lage-spiraalrouter

  • Ideaal voor soepele en braamvrije nabewerkingsgangen in composieten en CFRPs
  • Rechts/links (2P050/2P051) spiraalopties bieden flexibiliteit waarbij de stabiliteit van de opspanning van kritisch belang is
  • Het grote aantal spaangroeven maakt snijden met hoge voeding mogelijk
Bekijk en lees voor meer informatie
Demo: CoroMill® Plura composite 2P350

Bekijk CoroMill® Plura composite 2P350 in actie en zie waarom het de voor de hand liggende oplossing is voor composieten.

Verken het hele programma

Ontdek het volledige programma van CoroMill® Plura composiet gereedschappen – ontworpen voor precisie en een lange levensduur.

Een diepgaande analyse van het bewerken van composiet

Verkrijg inzicht in gespecialiseerd composietfrezen en waarom u CoroMill® Plura composite moet kiezen. chevron_right

Productassortiment

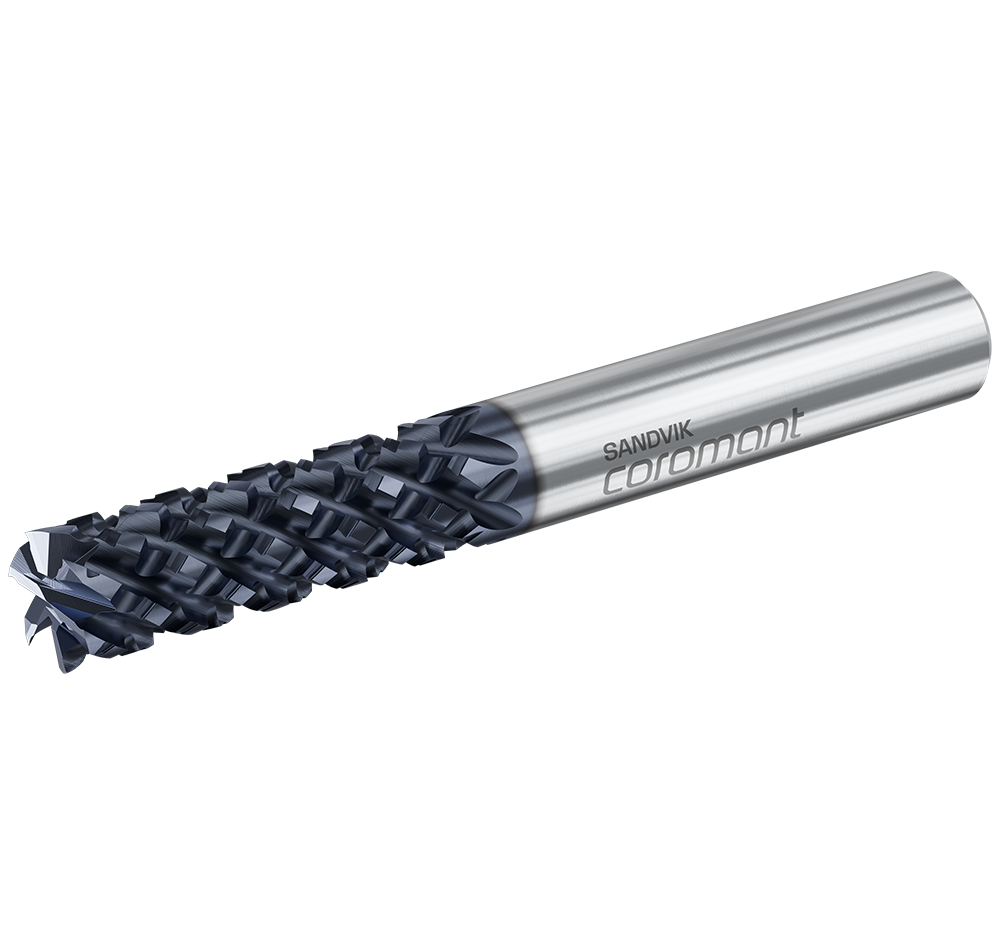

CoroMill® Plura composite 2P350

Gekartelde router

  • Aantal spaangroeven: 5–8 ​
  • Diameterbereik: 6–16 mm (0.236–0.63 inch)
  • Schacht: Cilindrisch
  • Kopvlakgeometrie: centrum snijdend
  • Soorten: O2AD en 012M
  • APMX: 18–48 mm (0.709–1.890 inch)

CoroMill® Plura composite 2P460

Compressierouter

  • Aantal spaangroeven: 6
  • Diameterbereik: 6–16 mm (0.236–0.63 inch)
  • Schacht: Cilindrisch
  • Kopvlakgeometrie: centrum snijdend
  • Soorten: O10M en 1630
  • APMX: 18–38.1 mm (0.709–1.50 inch)

CoroMill® Plura composite 2P050/051

Lage-spiraalrouter

  • Aantal spaangroeven: 5–11 ​
  • Diameterbereik: 4–12 mm (0.157–0.50 inch)
  • Schacht: Cilindrisch
  • Vlakgeometrie: centrum snijdend
  • Soort: O10A
  • APMX: 12–38.1 mm (0.472–1.50 inch)

Maatwerkassortiment

CoroMill® Plura composite volhardmetalen snijgereedschappen zijn als maatwerk leverbaar, hetgeen u de vrijheid geeft uw eigen afmetingen te specificeren. Het resultaat is maatwerkgereedschap, ontworpen voor uw specifieke component productiebehoeften.

Maatwerkparameters
keyboard_arrow_down
CAPP-groepM461
GebruikersniveauBasis
MeeteenheidMetrisch (M) en inch (U)
Functionaliteit testgereedschapBeschikbaar tot 5 stuks
Type geometrieS-Karteling (2P350)
C-Compressie (2P460)
L-Lage spiraal (2P050/2P051)
Rotatierichting spilCW of CCW
Freesdiameter, Dc
2P350, kartelingM: 6.0, 8.0, 10.0, 12.0, 16.0
U: 0.25, 0.3125, 0.375, 0.5, 0.625
2P460, compressieM: 6.0, 8.0, 10.0, 12.0
U: 0.25, 0.3125, 0.375, 0.5
2P050/051, lage spiraalM: 4.0, 5.0, 6.0, 8.0, 10.0, 12.0
U: 0.25, 0.3125, 0.375, 0.50
Schachttype
Snedediepte, APMX
2P350, kartelingDC=6, 8, 12, 16 mm, tot 4×DC
DC=10 mm, tot 5×DC
2P460, compressie
C2P050/051, lage spiraal		DC<8 mm, tot 4×DC
DC≥8 mm, tot 6×DC
KoelmiddelExtern
Centrum snijdendJa, nee
HoekmodificatieScherp, aanschuining, radius
HardmetaalsoortenO2AD, O12M, H10F
Aangepast label markeringJa, tot 24 karakters
Gereedschapcertificaat en inspectierapportBeschikbaar op aanvraag


Aangepaste oplossingen chevron_right

Advanced engineered​

Wanneer Tailor Made® niet voldoet aan de vereisten van uw specifieke componenteigenschap, dan bieden we u Advanced Engineered volhardmetalen vingerfrezen aan. Op basis van onze expertise en met uw medewerking kunnen wij een op maat gemaakt product ontwerpen, ontwikkelen en produceren datvoldoet aan uw meest complexe toepassingsbehoeften.

Advanced Engineered vingerfrezen chevron_right

Assortiment

more_horiz
Meer













Start by selecting one or more products

close

Begin met het selecteren van een of meer producten

close

Succesverhalen

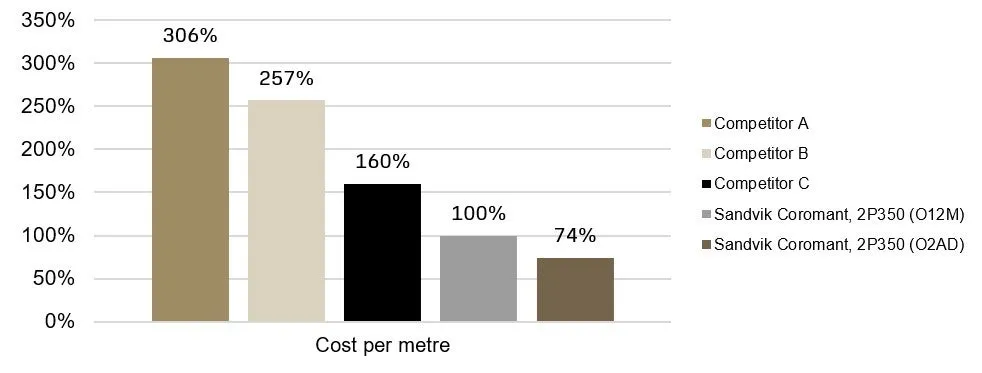

Kosten per meter vergelijking


Materiaal:​ SIGRAPREG®, 180°C carbonvezel unidirectioneel 0/90°
Bewerking:​ Afkanten (zijfrezen)
Koelmiddel:​ Droog met vacuüm

Snijgegevens
keyboard_arrow_down
Diameter, mm (inch)8 (0.315)
n, tpm6600
vc, m/min (ft/min)200 (656)
vf, mm/min (in/min)1478 (58.2)
fn, mm (inch)0.224 (0.0088)
ap, mm (inch)10 (0.394)
ae, mm (inch)8 (0.315)
Q, cm3/min (in3/min)46.49 (2.84)

Resultaat

-232%

Kosten per meter reductie vergeleken met een concurrent

-26%

Kosten per meter reductie vergeleken met soort O12M

CoroMill® Plura composite 2P350 met soort O12M fungeert als het uitgangspunt voor kosten per meter.

Met soort O2AD, realiseerden we een reductie qua kosten per meter van 232% vergeleken met onze concurrenten en een reductie van 25% qua kosten per meter vergeleken met soort O12M.

CoroMill® Plura composiet 2P350

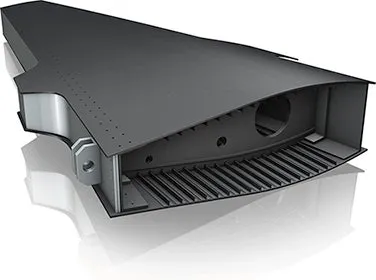

Component:​ Vliegtuigvleugel
Materiaal:​Lucht- en ruimtevaartcomposiet
Bewerking:​ Combinatie van sleuffrezen, afkanten, uitkameren, etc.
Machine:​ 5-assige machine, portaal
Koelmiddel:​ Droog met vacuüm

Snijgegevens
keyboard_arrow_down

CoroMill® Plura composite 2P350, soort O12MCoroMill® Plura composite 2P350, soort O2AD
Diameter, mm (inch)12 (0.472)12 (0.472)
Aantal spaangroeven66
n, tpm40004000
vc, m/min (ft/min)200 (656)200 (656)
vf, mm/min (in/min)1200 (47.2)1200 (47.2)
fn, mm/z (in/z)0.3 (0.012)0.3 (0.012)
ap, mm (inch)10 (0.394)10 (0.394)
ae, mm (inch)8 (0.315)8 (0.315)
Standtijd100%200%

Resultaat

+100%

Standtijd

CoroMill® Plura composiet 2P350 met hardmetaalsoort O2AD realiseerde een 100% verbetering qua standtijd vergeleken met de vorige hardmetaalsoort O12M.

Hoe te gebruiken?

Toepassingsgebied, 2P350

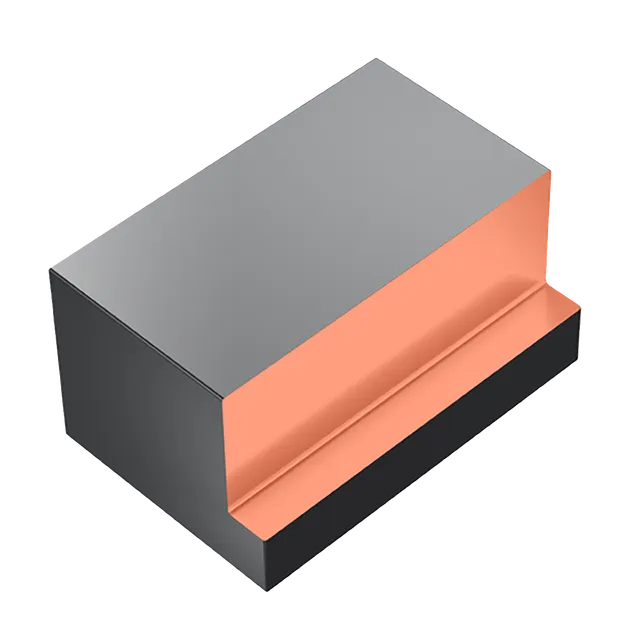

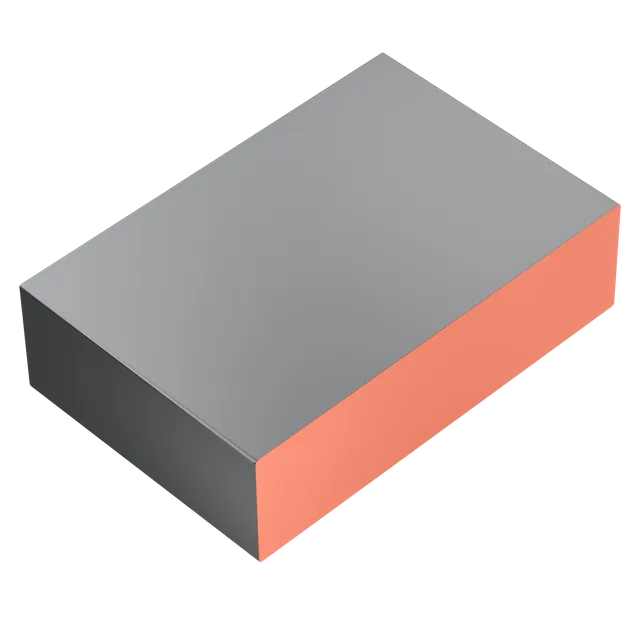

 Afkanten
+++

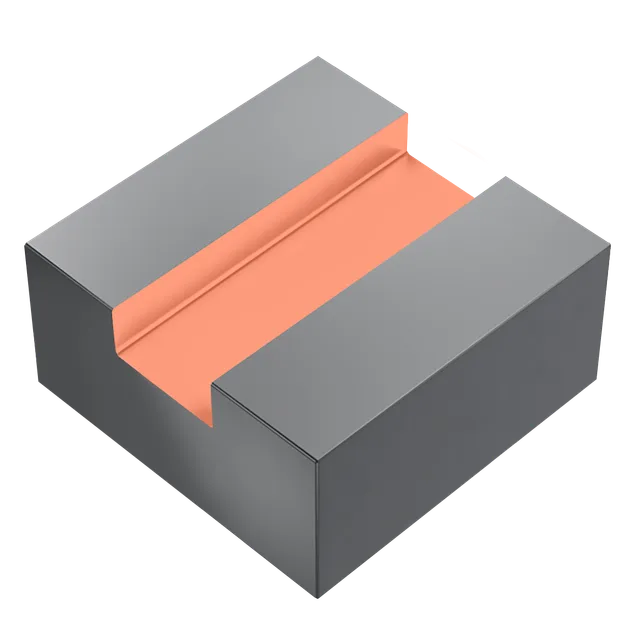

Sleuffrezen
+++
Hoekfrezen
+++

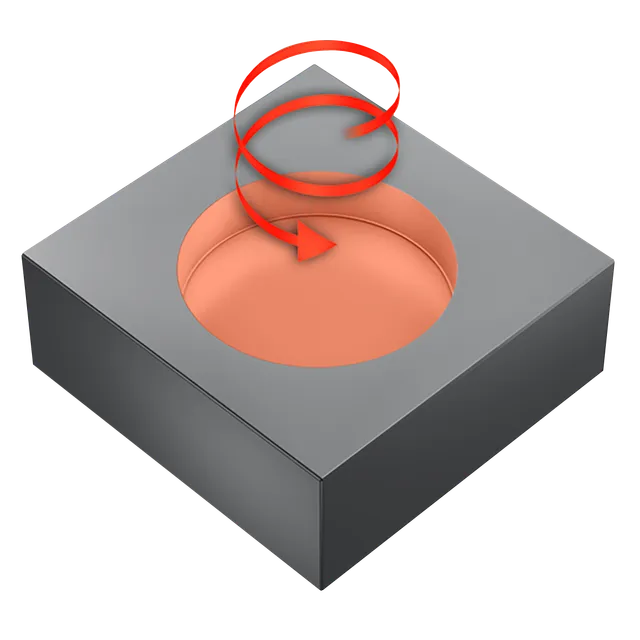

Helicoïdale interpolatie
++

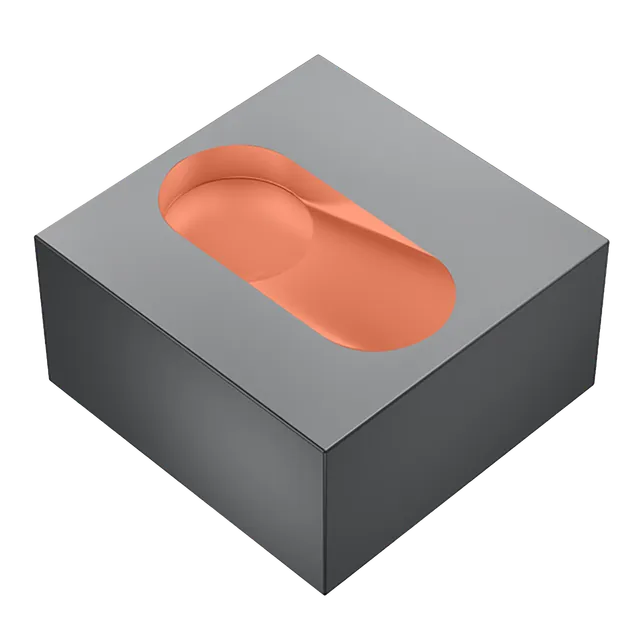

Hellend frezen
+

Applicatie-aanbevelingen, 2P350

  • Gebruik tegenlopend frezen
  • Aanbevolen gereedschapsdiameter is 0.5×DC < APMX* <1.5×DC

*Afhankelijk van de diameter, kan de APMX worden verhoogd voor DC>10 mm (0.394 inch), stabiliteit en opspanning zijn van cruciaal belang

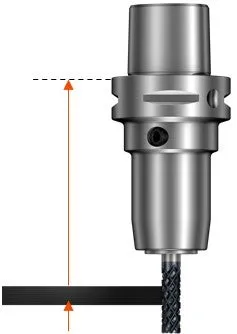

  • Bewerk altijd met minimale overhang


  • Vermenigvuldig de standtijd door te werken op verschillende niveaus​






Snijgegevensaanbevelingen, 2P350


ae = 1,0×DCae = 0,8×DCae = 0,2×DC
vc m/min (ft/min)200 (656)200 (656)200 (656)
fnfn1fn1fn2


DC, mm (inch)6.000
(0.236)		6.350
(0.250)		7.938
(0.313)		8.000
(0.315)		9.525
(0.375)		10.000
(0.394)		12.000
(0.472)		12.700
(0.500)		16.000
(0.630)
fn1, mm/omw (in/omw)0.180
(0.0071)		0.180
(0.0071)		0.220
(0.0087)		0.220
(0.0087)		0.230
(0.0091)		0.230
(0.0091)		0.240
(0.0094)		0.240
(0.0094)		0.300
(0.0118)
fn2, mm/omw (in/omw)0.200
(0.0079)		0.200
(0.0079)		0.240
(0.0094)		0.240
(0.0094)		0.250
(0.0098)		0.250
(0.0098)		0.260
(0.0102)		0.260
(0.0102)		0.320
(0.0126)



Aanbevelingen voor gereedschapsopname

Gebruik CoroChuck® 930 teneinde efficiënte productie te handhaven door middel van snelle en gemakkelijke gereedschaps-setups en wijzigingen.

CoroChuck® 930 chevron_right



Efficiënt gebruik van hulpbronnen: Maximale output, minimale verspilling

check

Gereduceerd hardmetaalverbruik

Gepatenteerde gereedschapsgeometrie voor specifieke werkstukmaterialen waarborgen dat het gereedschap presteert met hoge proceszekerheid. Nieuwe hardmetaalsoort O2AD maakt een langere levensduur mogelijk*, door het reduceren van het aantal gereedschapswisselingen en het volume van het hardmetaalgebruik.

*Gebaseerd op testen vergeleken met de vorige soort O12M, resulteert in een 100% langere standtijd.

check

Circulariteit

We kopen onze versleten hardmetalen gereedschappen terug en hergebruiken deze door er weer nieuwe van te maken. Door dit te doen, houden we ons aan een duurzame bedrijfsvoering in een omgeving van beperkte hulpbronnen en minimaliseren we overtollig afval.

check

Minimaliseer de hoeveelheid afkeur

Dankzij geoptimaliseerde hardmetaalsoorten en geometrieën, leveren deze gereedschappen betrouwbare prestaties. Hun voorspelbare progressieve slijtagepatronen minimaliseren afkeur en waarborgen consistente resultaten.
