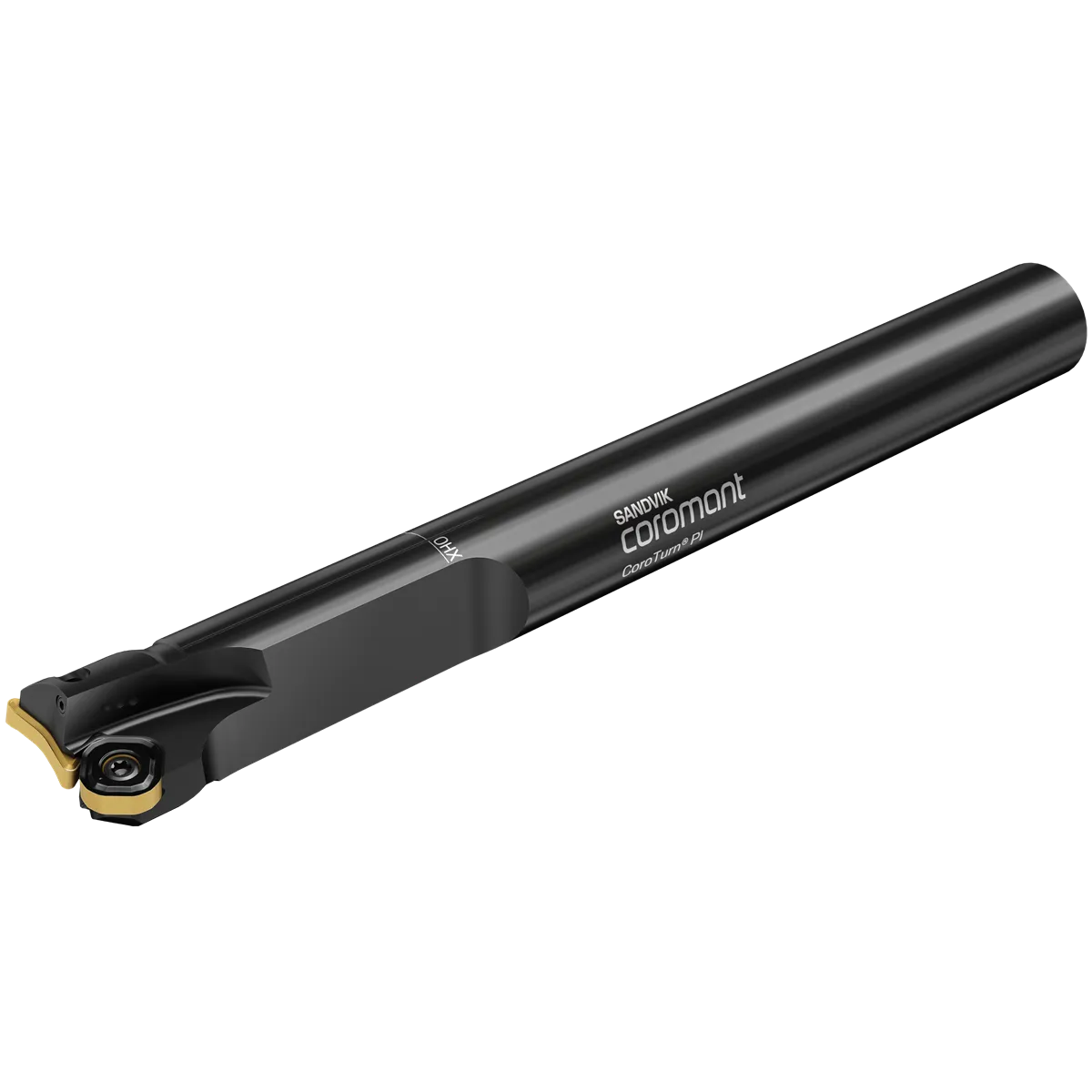

CoroTurn® PI
Veilig en efficiënt inwendig draaien
- Combineert voorbewerken en nabewerken in één enkel gereedschap, waardoor wordt bespaard op cyclustijd en gereedschapswisselingen
- Verhoogde de productiviteit met de PrimeTurning™ methodologie
- Spaanbreker met hoge nauwkeurigheid biedt consistente kwaliteit, waardoor automatisering mogelijk is
- Acht snijkanten verhogen de kostenefficiëntie
Krappe ruimtes — uw comfort zone
Trillingen, spaanophoping en nauwe toleranties zijn uitdagingen die operators bij het inwendig draaien maar al te goed kennen.
CoroTurn® PI biedt veiligheid en precisie waar vereisten hoog zijn en de ruimte beperkt is, door het inzetten van onze PrimeTurning™ methodologie met kleine intredehoeken en multidirectioneel draaien, nu gecombineerd met een precies ontworpen spaanbreker.
Met stabiliteit en beheersing maakt het van krappe ruimte comfort zones.
Innovatief gereedschapsontwerp
Van voorbewerken tot nabewerken in één enkele set-up

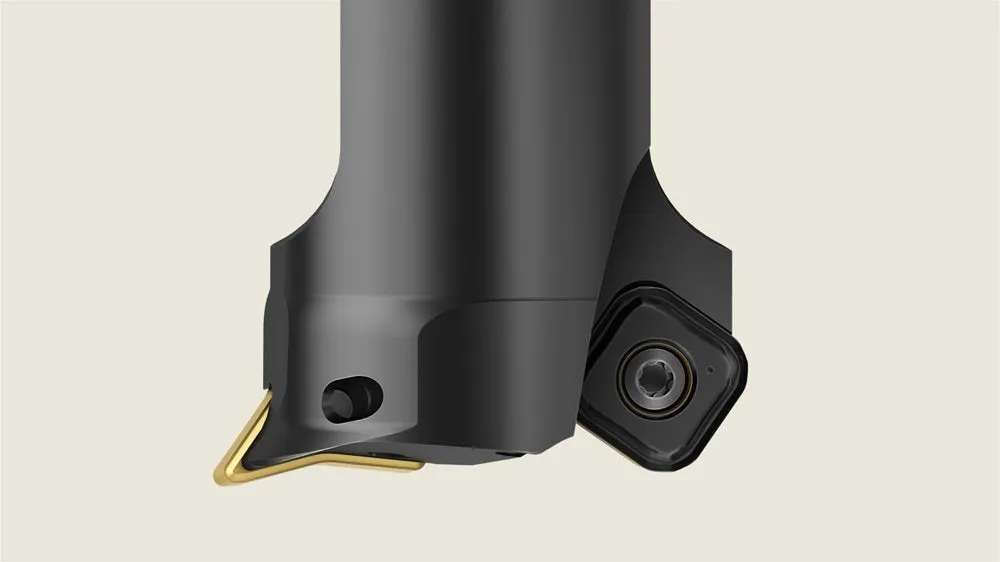

CoroTurn® PI is voorzien van twee specifieke wisselplaatzittingen, één voor voorbewerken en één voor nabewerken, zodat u beide bewerkingen in één enkele set-up kunt afronden.
- Gereduceerde gereedschapswisselingen
- Verkort de cyclustijd
- Maximaliseert de uptime
PrimeTurning™ methode
Deze gepatenteerde multi-richting draaimethode maakt gebruik van een lage intredehoek om hogere voedingen mogelijk te maken en productiviteit te vergroten.
Spaanbreektechnologie
In tegenstelling tot conventionele wisselplaten, zijn de spaanbrekers op CoroTurn® PI smaller en dichter bij de snijkant gepositioneerd, hetgeen uitzonderlijke spaanbeheersing en procesbetrouwbaarheid biedt bij het toepassen van de PrimeTurning™ methodologie.
Veelzijdige koelmiddelconfiguratie
CoroTurn® PI biedt meerdere koelmiddelconfiguraties die zijn afgestemd op verschillende componentvormen, waardoor een precieze koelmiddeltoevoer wordt gegarandeerd voor een betere spaanafvoer en ononderbroken bewerking.
Acht snijkanten die in de kosten snijden
CoroTurn® PI is doelgericht ontworpen om met elk gereedschap meer waarde te bieden. Met acht snijkanten op elke voorbewerkingswisselplaat en een uitstekende levensduur, beschikt u over een langere snijtijd van elke wisselplaat en set-up.
CoroPlus® ToolPath
Snelle, nauwkeurige programmering

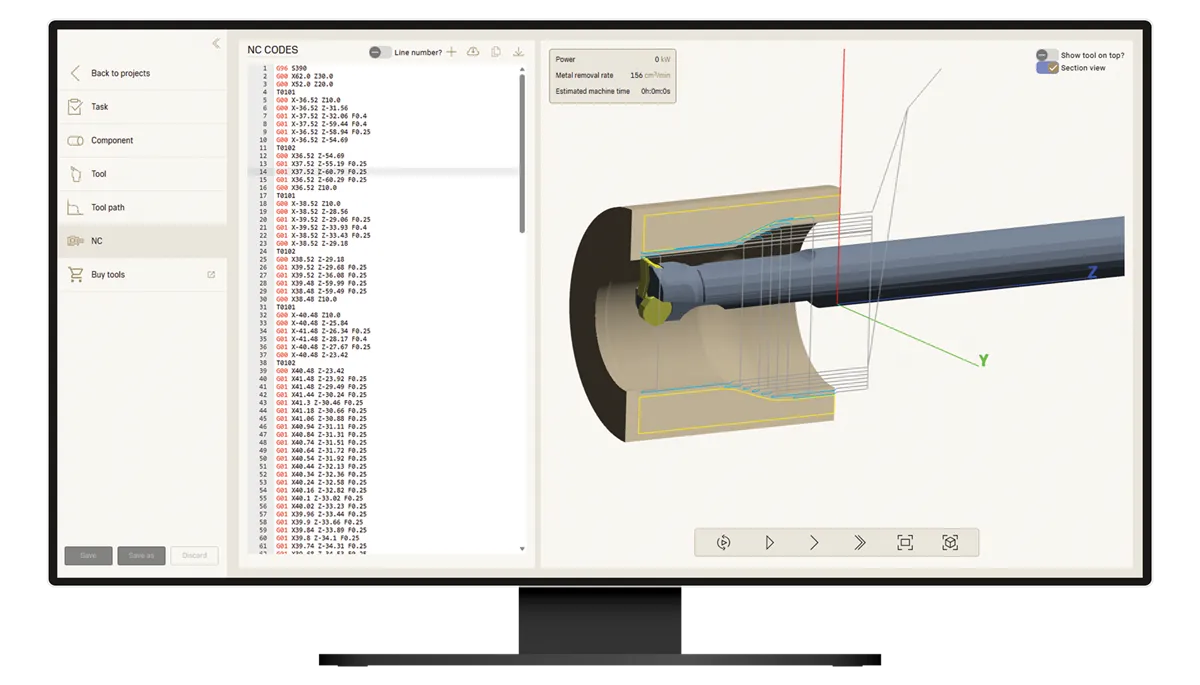

CoroTurn® PI kan direct in CoroPlus® Tool Path worden geprogrammeerd, een software die is ontworpen voor het hanteren van een variëteit aan componenttypes en complexe contouren, waaronder:
- Blinde gaten
- Doorgaande gaten met of zonder profiel
- Profielen met aanschuining en radii, ondersnijdingen en reliefs en meerdere stappen
Het voordeel: CoroPlus® Tool Path houdt automatisch rekening met beide wisselplaten tijdens het proces, inclusief precieze hoekopschoning voor de nabewerkingswisselplaat.
Begin met een gratis proefperiode.
Productassortiment
G-type wisselplaten
- Bewerking: Gemiddeld en voorbewerking
- Werkstukmaterialen: ISO P, ISO M en ISO K
- IC groottes: 8 en 11 mm (0.315 en 0.433 inch)
- Hoekradius: 0,8 mm (0,031 inch)
- Dubbelzijdig
- Snijkanten:8
- Wisselplaatgeometrie: L5W
- Voorzien van een wiper ontwerp
A-type wisselplaten
- Bewerking: Nabewerken profieldraaien
- Werkstukmaterialen: ISO P, ISO M en ISO K
- IC groottes: 6–7 mm (0.236–0.276 inch)
- Hoekradius: 0,8 mm (0,031 inch)
- Enkelzijdig
- Snijkanten:3
- Wisselplaatgeometrie: F5
Gereedschapslichaam
- Diameterbereik: 20–50 mm (0.787–1.968 inch)
- Maximale snedediepte: 2,5 x DC
- Koppeling gereedschapslichaam: Coromant Capto® en cilindrische schacht zonder opspaninrichting
- Inwendige koeling
- Geschikt voor zowel voorbewerkings- als nabewerkingswisselplaten
Assortiment
Start by selecting one or more products
Begin met het selecteren van een of meer producten
Hoe te gebruiken?
Wisselplaten
Geometrieën
Gemiddeld tot voorbewerken

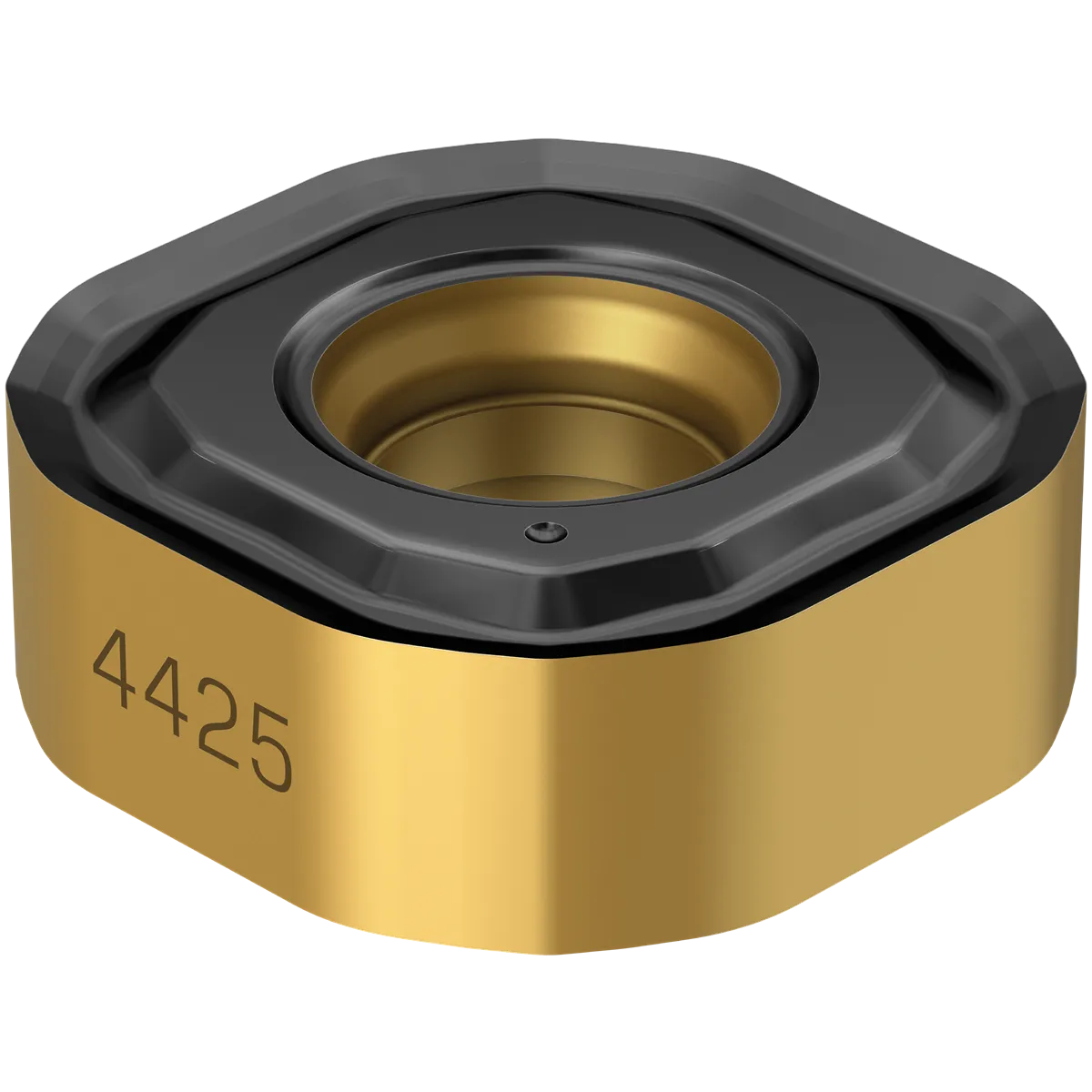

De G-type wisselplaat is een dubbelzijdige voorbewerkingswisselplaat met acht snijkanten. Deze is voorzien voorzien van een wiper-ontwerp op alle snijkanten voor een uitmuntende oppervlaktekwaliteit en mogelijkheden voor hoge voeding.
Nabewerken tot profileren

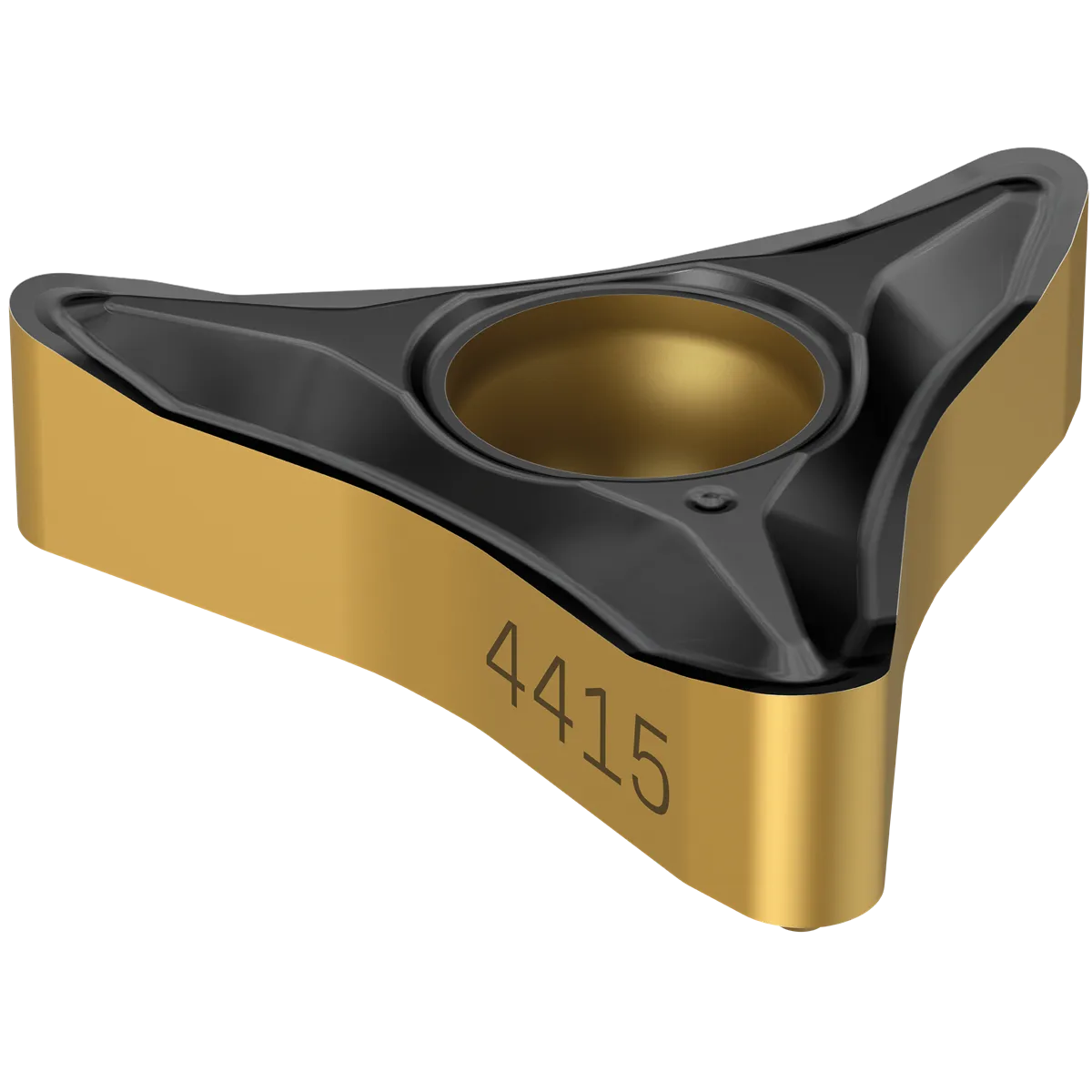

De A-type wisselplaat is een asymetrische, enkelzijdige wisselplaat met drie snijkanten voor het opschonen van hoeken en nabewerking. Deze is geoptimaliseerd voor goede spaanbeheersing in zowel voorwaarts als achterwaarts draaien, zelfs bij hoge voedingen.
Hardmetaalsoorten
GC4415
CVD-gecoate hardmetaalsoort voor voorbewerken tot nabewerken. Gemaakt voor toepassingen met continue snede tot lichte onderbrekingen onder stabiele condities — wanneer een hogere hittebestendigheid nodig is.
GC4425
CVD-gecoate hardmetaalsoort voor het nabewerken tot voorbewerken van staal en stalen gietwerk. Geschikt voor zowel continue snedes als onderbroken snedes bij hoge verspaande volumes. Voor een breed toepassingsgebied.
GC2220
CVD-gecoate gradiënt gesinterde hardmetaalsoort voor voorbewerken en semi-nabewerken, waar een grotere slijtvastheid nodig is.
GC1205
PVD-gecoate volhardmetalen soort met goede bestendigheid tegen adhesie- en vrijloopvlakslijtage. De combinatie van hard basismateriaal en coating maakt significante toenames in de snijsnelheid mogelijk.
Gereedschapsconfiguratie
Offset-waarden
Het instellen van het gereedschap verschilt iets van de meeste draaigereedschappen, omdat de baar twee wisselplaten bevat. Elke wisselplaat kan worden toegekend aan een aparte offset-waarde onder hetzelfde gereedschapsnummer.
Monteer voor de beste resultaten de baar met de nabewerkingswisselplaat aan de bovenkant (positieve X richting). Dit maakt het makkelijker te compenseren voor maataanpassingen.
| Gereedschapshouder | XD mm (in) | ZD mm (in) | ZG mm (in) | ZD+ZC mm (in) |
| C6-PI-32-BG11A07-110 | 37 (1.46) | 1.05 (0.041) | 7 (0.276) | 8.05 (0.317) |
| C6-PI-40-BG11A0-140 | 45 (1.77) | 1.05 (0.041) | 7 (0.276) | 8.05 (0.317) |
| PI-A16M-BG08A06-R | 19.5 (0.768) | 0.85 (0.033) | 4.75 (0.187) | 5.6 (0.220) |
| PI-A20Q-BG08A06-R | 24 (0.945) | 0.85 (0.033) | 4.75 (0.187) | 5.6 (0.220) |
| PI-A25R-BG11A07-R | 29.5 (1.16) | 1.05 (0.041) | 7 (0.276) | 8.5 (0.317) |
| PI-A12Q-BG2.5 A1.8-R | 23.05 (0.907) | 0.85 (0.033) | 4.75 (0.187) | 5.6 (0.220) |
| PI-A16R-BG3 A2-R | 29.88 (1.18) | 1.05 (0.041) | 7 (0.276) | 8.05 (0.317) |
Montage van het gereedschap
Alle cilindrische baren zijn voorzien van een EasyFix™ groef voor de juiste instelling van de centerhoogte. Wij adviseren tevens het gebruik van een geschikte EasyFix™ huls.
De cilindrische baren kunnen worden ingesteld voor een geschikte uitsteeklengte, maar een te lange uitsteeklengte kan leiden tot trillingen. De Coromant Capto® baren kennen alle een vaste 2.5 × DC overhang.
Monteer het gereedschap met de nabewerkingswisselplaat in de positieve X-as richting van de machinebeweging. Deze setup waarborgt een juiste functionaliteit binnen CoroPlus® Tool Path en stelt tevens de machine operator in staat conventionele gereedschapscompensatie te gebruiken voor de nabewerkingswisselplaat.
Hanteren van het gereedschap in de CNC besturing
De machine moet worden geprogrammeerd met twee afzonderlijke compensatiewaarden. De exacte procedure is afhankelijk hangt van het merk van de besturing. Het belangrijkste is dat beide compensaties worden toegekend aan dezelfde revolverpositie — hetzelfde positienummer moet worden gebruikt.
CAM-programmering
Het gereedschap kan worden geprogrammeerd in alle typen CAM software dankzij de eenvoudige gereedschapspaden, maar er zijn nog geen vaste strategieën in hun systemen. Alles moet in één beweging worden geprogrammeerd.
Bij het programmeren van blinde gaten is het belangrijk om het wisselplaatpad van de voorbewerking correct te definiëren. Een onjuiste profiellengte kan een botsing veroorzaken met de nabewerkingswisselplaat.
Wanneer de omtrek van de voorbewerkingswisselplaat wordt ingekort met 0,5–1 mm, dan wordt voorkomen dat de afwerkingswisselplaat botst met het onderste profiel.
Koelmiddel set-up
CoroTurn® PI gereedschappen bieden diverse configuraties, afhankelijk van de vorm van het werkstuk. De koelmiddeloptie maakt onderscheid tussen werkstukken met blinde gaten en die met doorgaande gaten.
De maatwerk koelmiddelconfiguratie helpt om de best mogelijke spaanafvoer te realiseren.
In blinde gaten moeten alle koelmiddelkanalen open zijn.
In componenten met doorgaande gaten, moeten axiale
koelmiddelgaten worden gedicht om te voorkomen dat er water door stroomt.
Verwijder aanslagschroeven om koelvloeistofstroom aan de voorzijde te openen. Verwijder optioneel alle vier de schroeven voor maximale voorwaartse koeling. In dit geval zal er zeer weinig naar de zijkanten stromen
Limieten
Om optimale prestaties te waarborgen, adviseren wij het gereedschap te gebruiken bij een diameter-tot-lengte ratio van 2,5 × DC. Bewerkingen bij 3 × DC zijn mogelijk, maar de snijgegevens moeten dan worden aangepast om overmatige druk en trilling te voorkomen.
En lasermarkering op het gereedschap geeft de 2.5 × DC diepte aan.
Voedingssnelheidaanbevelingen
Verschillende voedingen/Snedediepte met PI-A0608L-F5
Verschillende capaciteit met verschillende overhang PI-G0808D-L5
