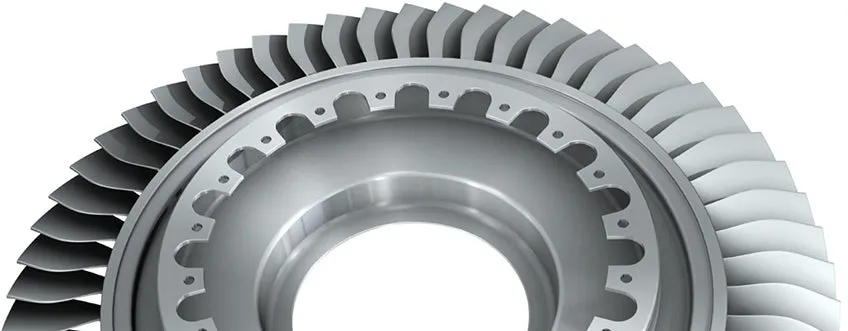

Rozwiązania do ekonomicznej, wysokiej jakości obróbki tarczy wirnika wykonanej z tytanu
Tarcze wirnika znajdujące się po zimnej stronie silnika są wykonywane z tytanu, natomiast te, które znajdują się po gorącej stronie turbiny, wymagają zastosowania superstopu żaroodpornego (HRSA).
Optymalne rezultaty obróbki zapewniają:
- Obrabiarka pięcioosiowa z dobrą synchronizacją
- Oprogramowanie Turbo CAM do obsługi pięciu osi
- Najlepsze narzędzia i wiedza na temat obróbki tytanu i HRSA
Rozwiązania narzędziowe do obróbki tytanowych tarczy wirnika dla branży lotniczej

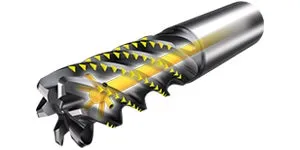

Frezy trzpieniowe CoroMill® Plura do frezowania walcowego z wysokim posuwem
Frezowanie walcowe z wysokim posuwem to skuteczna metoda obróbki wymagających materiałów. Mała szerokość frezowania umożliwia zwiększenie prędkości skrawania, posuwu i głębokości skrawania dzięki niższej temperaturze, grubości warstwy skrawanej i siłom promieniowym. CoroMill® Plura HFS do tytanu to wyjątkowe rozwiązanie przeznaczone do pracy w trudnych warunkach, w których krytyczne znaczenie ma przebieg odprowadzania wiórów i kontrola temperatury w strefie skrawania. Frez ten posiada wyjątkowy system wspomagający chłodzenie, w którym chłodziwo spływa po specjalnie ukształtowanej, chronionej patentem, powierzchni przyłożenia, w taki sposób, aby poprawić odprowadzanie ciepła.

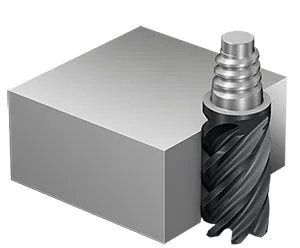

Wymienne części robocze CoroMill® 316 do frezowania walcowego z wysokim posuwem
CoroMill® 316 to frez pierwszego wyboru do frezowania walcowego z wysokim posuwem w stopach tytanu, gdy potrzebna jest znaczna dostępność. Posiada zoptymalizowany rdzeń zapewniający dużą sztywność na długich wysięgach i doskonale sprawdza się w średnich warunkach, gdy wymagana jest mała chropowatość powierzchni. W połączeniu z systemem modułowym Coromant EH umożliwia skuteczną obróbkę na wysięgach do 6xD.
Dowiedz się więcej o frezie CoroMill® 316 do frezowania walcowego z wysokim posuwem

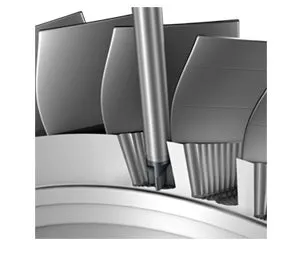

Frezowanie wgłębne rowka za pomocą frezu CoroMill® 316 o geometrii Gannet
Obróbka przedmiotów, w których znajdują się rowki i kieszenie, zawsze stanowi poważne wyzwanie. Dzięki geometrii Gannet dostępny w ofercie standardowej frez CoroMill® 316, przeznaczony do obróbki wąskich i głębokich rowków oraz kieszeni, zapewnia lepsze wykorzystanie czasu obróbki i podnosi jej opłacalność. Wyjątkowa geometria Gannet jest przeznaczona wyłącznie do frezowania wgłębnego i jest idealnym rozwiązaniem w sytuacji, gdy średnica narzędzia jest ograniczona i konieczna jest obróbka na długich wysięgach.

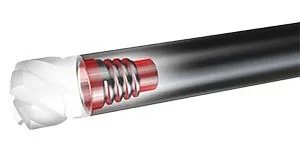

Modułowy system narzędziowy Coromant EH
System modułowy Coromant EH umożliwia osiągnięcie wymaganego zasięgu i dostępności za pomocą trzonków i adapterów modułowych. Złącze Coromant EH oparte jest na gwintowanej śrubie samocentrującej, zapewniającej bezpieczne mocowanie i maksymalną wytrzymałość. Złącze posiada fizyczną blokadę, która zabezpiecza przed przeciążeniem mocowania i ułatwia wyczucie, czy elementy zostały prawidłowo połączone.

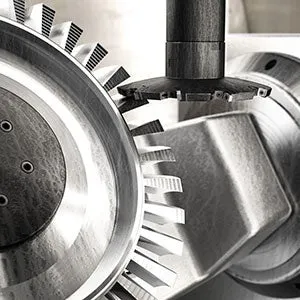

Niestandardowa koncepcja frezarska M5C331
Niestandardowa koncepcja frezarska M5C331 to niezawodne rozwiązanie do zgrubnej obróbki rowków tarcz wirnika z tytanu, oparte na konstrukcji frezu CoroMill® 331. Dzięki wyjątkowej wydajności skrawania metalu podczas wymagającej obróbki zgrubnej M5C331 zapewnia niskie koszty.

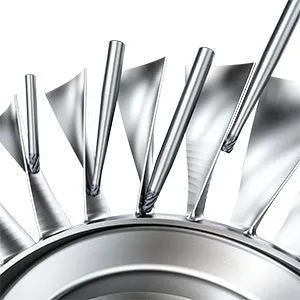

Obróbka półwykończeniowa i wykańczająca łopatki
Poznaj naszą bogatą ofertę profilowanych frezów trzpieniowych zoptymalizowanych pod kątem obróbki tarcz wirników. Narzędzia te idealnie nadają się do misternego kształtowania i precyzyjnego dostrajania powierzchni ostrza, zapewniając wysoką jakość wykończenia.
Pierwszy wybór do wszystkich operacji frezowania punktowego, z dużą elastycznością w zakresie kąta pochylenia i zasięgu.
Do wymagających operacji frezowania punktowego z podcięciami i usuwania zadziorów o skomplikowanych kształtach.
CoroMill® Plura conical ball nose
Do frezowania bocznego lub punktowego w trudnych warunkach dostępności.
Do zastosowań wymagających wysokiej produktywności nawierzchni. Optymalne rozwiązanie sprzyjające poprawie produktywności i skróceniu czasu jednostkowego.

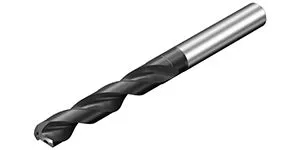

Wiercenie przy użyciu CoroDrill® 860 o geometrii -SM
Podczas obróbki trudno skrawalnych materiałów, takich jak tytan, trzeba uwzględnić wiele czynników. Bezpieczeństwo procesu, powtarzalność, klasa tolerancji otworu i jakość mają decydujące znaczenie. Dzięki solidnej konstrukcji oraz wyposażeniu w wysokiej jakości krawędź i pokrycie odporne na zużycie, wiertło CoroDrill® 860 o geometrii -SM sprawdza się w tych kluczowych aspektach.
