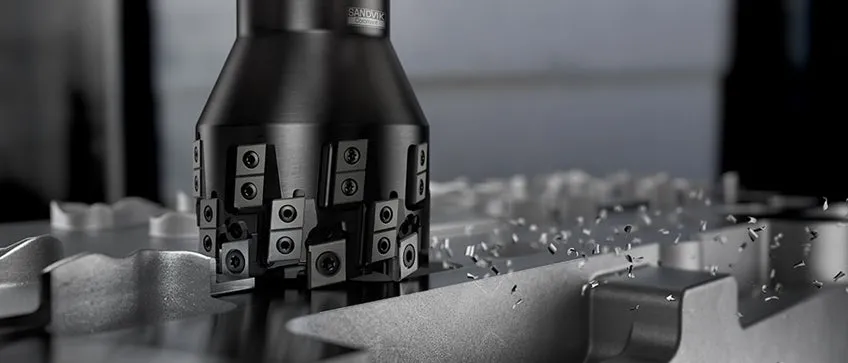

M5Q90 – opracowany pod kątem pierwszego etapu obróbki zgrubnej
M5Q90 to nowy frez na płytki styczne. Został zaprojektowany do oczyszczania powierzchni na pierwszym etapie obróbki świeżo odlanych części aluminiowych, w jednym przejściu i bez zadziorów.
Płytki styczne z PCD zapewniają stabilny przebieg obróbki, co przekłada sie na niższe zużycie energii i eliminację drgań. Dzięki temu możliwe jest uzyskanie niezawodnego przebiegu frezowania, większej trwałości i liczby przedmiotów obrobionych za pomocą każdej płytki.
Cechy i korzyści
- Doskonała trwałość i wysoka jakość wykończenia powierzchni
- Styczne ustawienie płytki zapewnia lepszą stabilność
- Zoptymalizowane geometrie płytek z PCD
- Dodatni kąt skrawania wpływa na zmniejszenie liczby przejść
- System zapobiegający poluzowaniu śrub z rozwiązaniem zapobiegającym wypadaniu płytek
- Kanaliki precyzyjnego podawania chłodziwa zostały zaprojektowane do stosowania emulsji i minimalnego smarowania.
- Jedna konstrukcja gniazda płytki dla wszystkich narzedzi niestandardowych
- Łatwe mocowanie (mocowanie śrubą dociskową) i nastawa
- Płytki i części zamienne dostępne w magazynie
- Ograniczone powstawanie zadziorów
- Możliwość wykonywania obróbki szybkościowej (ponad 20000 obr./min.)
Zastosowania
- Cubing, pierwszy etap, obróbka zgrubna
- Głębokość skrawania dla płytki PCD w pełnym zagłębieniu wynosi 2–4 mm (0.079–0.157 cala)
- Większa głębokość skrawania możliwa do uzyskania dzięki zabezpieczającym rzędom płytek węglikowych
- Frezowanie czołowe i walcowo-czołowe
- Aluminiowe głowice cylindrowe, blok silnika, pierwsza obróbka przedmiotu lub etap po odlaniu
