Wkładka panewkowa

Stopy kobaltowo-chromowe charakteryzują się dużą ściernością, dlatego wyzwaniem związanym z obróbką wewnętrznej powierzchni czaszy panewki jest uzyskanie niskiej chropowatości powierzchni, ograniczenie drgań przy obróbce za pomocą długich narzędzi i dobór płytek umożliwiających wyprodukowanie całej partii.

Istnieje możliwość modyfikacji prędkości skrawania v_c, ale zwiększenie posuwu (f_n /f_z) powyżej 0.15 mm (0.006 cala) jest bardzo niekorzystne dla trwałości ostrzy.

Korzyści

• Duża wydajność frezowania kołowego ze skośnym zagłębianiem

• Większa trwałość, mniejsze ryzyko wyłamania ostrzy

• Bezpieczeństwo obróbki

• Krótki czas jednostkowy

• Wysoka jakość wykończenia powierzchni za pomocą płytek okrągłych o dodatniej geometrii

Technika obróbki

1. Wiercenie z użyciem CoroDrill® 846

2. Interpolacja kołowa za pomocą frezu CoroMill® 216 (więcej informacji - patrz poniżej)

3. Toczenie półwykończeniowe z użyciem płytek okrągłych o dodatniej geometrii

4. Toczenie wykończeniowe z użyciem płytek okrągłych o dodatniej geometrii (więcej informacji - patrz poniżej)

5. Odcinanie

6. Polerowanie

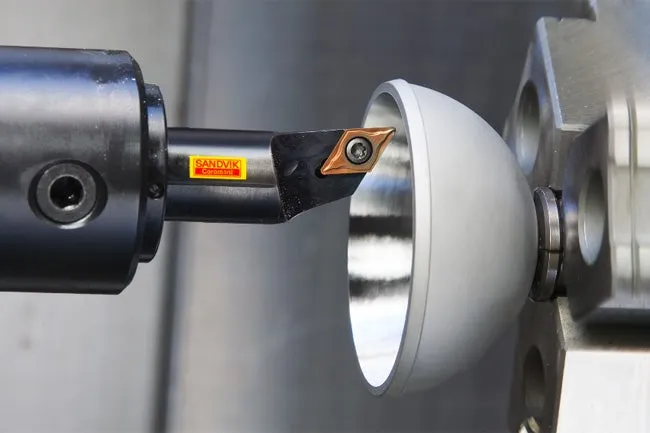

Technika obróbki – frezowanie metodą interpolacji kołowej

Technika ta polega na wykonaniu ruchem spiralnym przybliżonego kształtu przedmiotu, który następnie jest poddawany obróbce półwykończeniowej. Narzędzie należy prowadzić po spirali o skoku 1.5 mm (0.060 cala).

Technika obróbki - toczenie wykończeniowe

Wybrane detale przedmiotu

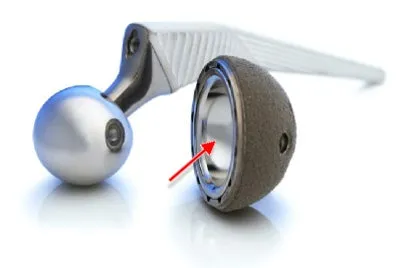

• Wewnętrzna powierzchnia czaszy

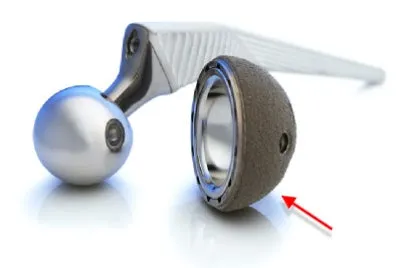

• Zewnętrzna powierzchnia czaszy
