Głowa endoprotezy kości udowej

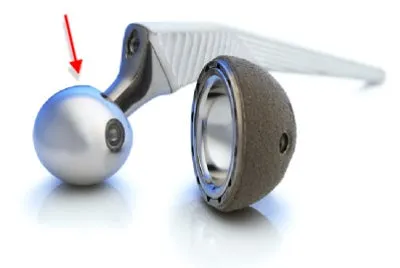

Powierzchnia zewnętrzna
Stopy kobaltowo-chromowe charakteryzują się dużą ściernością, dlatego wyzwaniem związanym z obróbką zewnętrznej powierzchni głowy endoprotezy jest uzyskanie niskiej chropowatości, ograniczenie drgań przy obróbce za pomocą długich narzędzi i dobór płytek umożliwiających wyprodukowanie całej partii.
Korzyści:
- Wysoka jakość wykończenia powierzchni za pomocą płytek okrągłych o dodatniej geometrii
- Zwiększenie trwałości
- Bezpieczeństwo obróbki
Technika obróbki
- Toczenie zgrubne: zastosować ujemne płytki T-Max P oraz system precyzyjnego podawania chłodziwa HP zapewniający dobrą kontrolę wiórów i bezpieczeństwo obróbki.
- Toczenie półwykończeniowe/ wykończeniowe: Zastosować płytki okrągłe o dodatniej geometrii. (więcej informacji - patrz poniżej)
- Odcinanie
Technika obróbki – obróbka półwykończeniowa
Technika obróbki – obróbka wykończeniowa
Wybrane detale przedmiotu
- Powierzchnia zewnętrzna

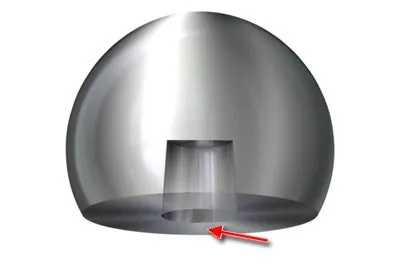

- Otwór stożkowy
Wyzwaniem związanym z obróbką otworu stożkowego jest uzyskanie wysokiej jakości wykończenia powierzchni, ograniczenie drgań przy obróbce za pomocą długich narzędzi i dobór płytek umożliwiających wyprodukowanie całej partii.
Przy obróbce otworu stożkowego należy również zadbać o zastosowanie małych narzędzi i opanowanie drgań, a także uzyskanie płaskiego dna otworu do laserowego wygrawerowania numeru identyfikacyjnego.
- Otwór o płaskim dnie do laserowego wygrawerowania numeru identyfikacyjnego
- Małe narzędzia
- Drgania
Korzyści:
- Efektywna obróbka otworu o płaskim dnie
Technika obróbki
- Wiercenie z użyciem CoroDrill® 846
- Toczenie zgrubne otworu stożkowego i wykończenie płaskiego dna(więcej informacji - patrz poniżej)
- Wykończenie otworu stożkowego
Technika obróbki - toczenie zgrubne otworu stożkowego i wykończenie płaskiego dna
