Wiercenie na tokarce

Jak wiercić w układzie z nieruchomym wiertłem i rotującym przedmiotem obrabianym?

Często spotykanym przypadkiem jest wiercenie w układzie, gdzie obraca się przedmiot obrabiany, a nie wiertło. Przy tej metodzie obróbki należy bezwarunkowo upewnić się, że wiertło jest ustawione w osi obrotu wrzeciona obrabiarki.

Zalecenia odnośnie wiercenia z rotującym przedmiotem

Dla zapewnienia optymalnej wydajności zminimalizować odchyłkę bicia całkowitego (TIR).

Uwaga: Wiertła na płytki wymienne pozostawiają małą wypukłość na środku dna otworu.Wielkość tej wypukłości powinna mieścić się w zakresie 0.05-0.15 mm (0.002-0.006 cala), w przeciwnym razie istnieje ryzyko wyłamania ostrza, powstawania drgań i rozbicia wymiaru otworów (nadwymiar), a także uszkodzenia korpusu wiertła. Wymiary wypukłości mogą zmienić się w zależności od ustawienia wiertła.

Wiertła pełnowęglikowe

Wiertła na płytki wymienne

Wiertła z wymienną końcówką

Ustawienie nieruchomego wiertła do pracy na tokarce

Wiertło musi być ustawione równolegle do osi wrzeciona, w przeciwnym razie mogą powstawać otwory nad-/ podwymiarowe lub otwory w kształcie stożka. Pomiary można wykonać za pomocą czujnika zegarowego i sprawdzianu.

Wiertło (na płytki wymienne) z czterema spłaszczeniami na chwycie

Zastosować wiertło z czterema spłaszczeniami rozmieszczonymi symetrycznie wokół trzonka wiertła. Wykonać otwory z wiertłem zamocowanym na każdym z czterech spłaszczeń (0°, 90°, 180°, 270°). Pomiar otworu wskaże pozycję płytki zewnętrznej względem osi przedmiotu obrabianego, co pozwoli sprawdzić wyrównanie obrabiarki

Brak współosiowości spowodowany ugięciem głowicy rewolwerowej

Ugięcie głowicy rewolwerowej tokarki numerycznej może stanowić poważny problem, szczególnie przy wierceniu wiertłami o dużej średnicy i z użyciem wysokich posuwów na obrót f_n, generujących siłę posuwową o dużej wartości.

Aby przetestować sztywność głowicy, należy wywiercić dwa otwory: jeden z małym i jeden z wysokim posuwem, po czym porównać ich wymiary. Jeśli różnice są znaczne, głowica rewolwerowa może mieć tendencję do uginania się.

Jak zminimalizować ugięcie głowicy rewolwerowej

Po pierwsze: sprawdzić, czy zmiana zamocowania narzędzia zmniejszy podatność na ugięcie. Zawsze mocować narzędzie jak najbliżej środka głowicy rewolwerowej. Preferowane jest ustawienie narzędzia w położeniu B.

Jeśli nie jest to możliwe, zmniejszyć posuw na obrót (f_n) w celu zmniejszenia siły posuwowej. W celu utrzymania danego poziomu produktywności zwiększyć można prędkość skrawania v_c (nie ma ona wpływu na wartość siły posuwowej).

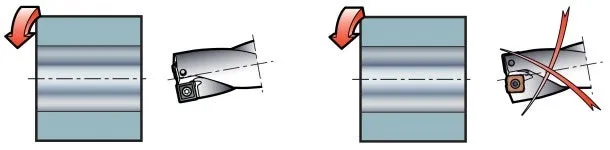

W przypadku wierteł na płytki wymienne, jeśli nie ma możliwości wyeliminowania ugięcia głowicy rewolwerowej/braku współosiowości, należy zamocować wiertło tak, by płytka zewnętrzna była ustawiona jak na rysunku, co pozwoli uniknąć uszkodzenia korpusu wiertła.
