Wiercenie trepanacyjne

Na czym polega wiercenie trepanacyjne?

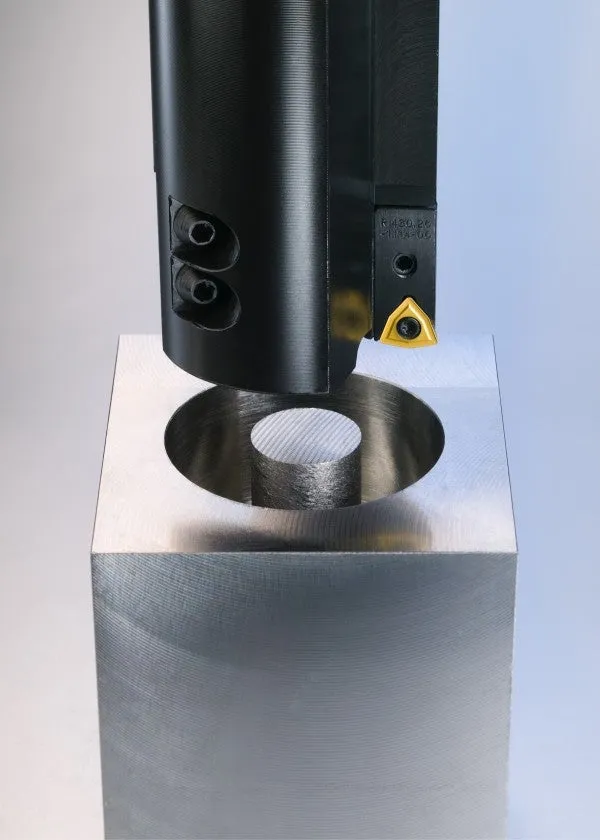

Wiercenie trepanacyjne to technika służąca do wykonywania otworów o większej średnicy przy ograniczonej mocy obrabiarki, w której zapotrzebowanie na moc jest mniejsze niż przy wierceniu konwencjonalnym, ponieważ nie wymaga zamiany całego otworu w wióry. Wiertło trepanacyjne nie dokonuje obróbki na całej długości średnicy otworu, a jedynie pierścienia na jego obwodzie. Materiał nie jest usuwany w formie wiórów, lecz pozostawiany na środku obrobionego otworu w postaci rdzenia. Dlatego ta metoda obróbki jest odpowiednia do otworów przelotowych.

Zalecane ustawienia dla wiercenia trepanacyjnego

Śruba regulacyjna

Wiertła wirujące i nieobrotowe

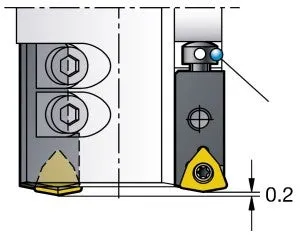

Płytka zewnętrzna musi być przesunięta o 0.20 mm (0.008 cala) w stosunku do wkładki wewnętrznej.

Wiertło nieobrotowe

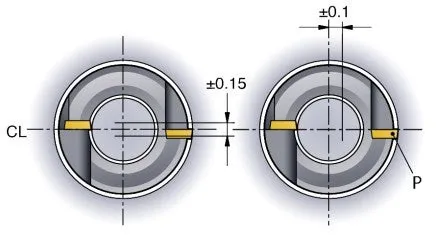

• Wiertło powinno być ustawione w taki sposób, aby krawędź płytki znajdowała się w osi poziomej
• Przesunięcie wiertła względem osi przedmiotu obrabianego nie może przekroczyć -0.15 mm (0.006 cala) w odniesieniu do płytki zewnętrznej
• Ostrze płytki zewnętrznej (P) należy ustawić w płaszczyźnie poziomej w granicy do +0.1 mm (0.004 cala) względem osi wrzeciona (CL)

Usuwanie rdzenia z otworu

Ustawienie pionowe

Podczas wiercenia trepanacyjnego rdzeń wypada w momencie, gdy wiertło przebije otwór na wylot, zazwyczaj bez jakichkolwiek problemów.

Ustawienie poziome

Długie i ciężkie rdzenie mogą wymagać podparcia, zabezpieczającego przed opadnięciem rdzenia i wykruszeniem płytki wewnętrznej.

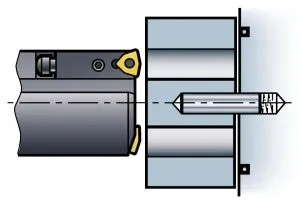

Wiertło obrotowe - mocowanie rdzenia

Nawiercić otwór w rdzeniu. Włożyć kołek w otwór, aby zapobiec wypadnięciu rdzenia (C).

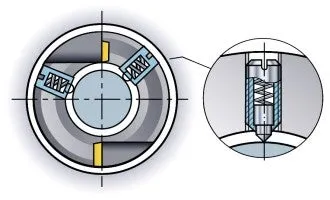

Wiertło nieobrotowe - podtrzymka rdzenia

Jeżeli wiertło jest wyposażone w podtrzymkę rdzenia, należy je zakładać z wkładkami umieszczonymi w osi pionowej i płytką zewnętrzną skierowaną w dół.
