Obrabiarki z przesuwną głowicą

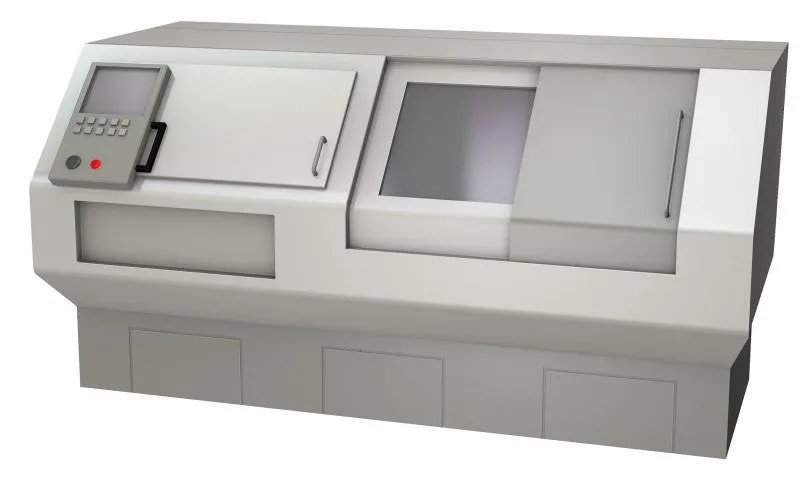

Obrabiarki z przesuwną głowicą (automaty tokarskie swiss) charakteryzują się niezrównanymi osiągami w obróbce dużych partii małych przedmiotów dzięki wydajności procesu obróbki. Jednak ze względu na kompaktowe rozmiary, dysponują ograniczoną ilością miejsca na ustawienie i zmianę narzędzia, co może wydłużyć czas nastawy.

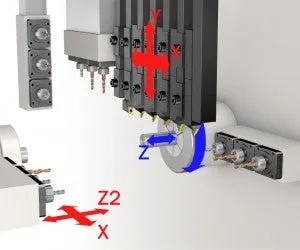

Konfiguracja obrabiarki z przesuwną głowicą

Obrabiarki z przesuwną głowicą umożliwiają obróbkę w kilku osiach, z obu stron przedmiotu, przy użyciu narzędzi tokarskich i obrotowych. Obrabiarki tego typu są przeznaczone do produktywnej produkcji dużych partii precyzyjnych przedmiotów o średnicy do 40 mm (1.5 cala).

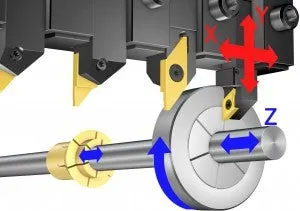

Materiał jest przesuwany przez tuleję prowadzącą i wprawiany w ruch obrotowy za pomocą wrzeciona pomocniczego, które przepycha go przez tuleję. Ruch materiału pełni funkcję osi z; dla zapewnienia maksymalnej stabilności, narzędzia są umieszczone blisko tulei prowadzącej.

Zasada dotycząca obrabiarki z przesuwną głowicą

Do chłodzenia wykorzystywany jest olej, skutkiem czego obróbka przebiega w inny sposób niż przy użyciu emulsji; inne jest np. natężenie przepływu, proces łamania wiórów i trwałość.

Dowiedz się więcej o obróbce małych przedmiotów

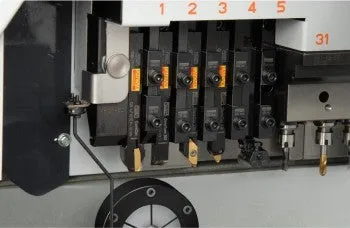

Imaki wielonożowe – obróbka zewnętrzna

Obrabiarki z przesuwną głowicą są wyposażone w imaki wielonożowe do standardowych oprawek z chwytem tradycyjnym w wielkościach 0808-2020. Oprawka do odcinania służy do ograniczenia wysuwu pręta.

Ponieważ narzędzia są umieszczone blisko siebie, dostęp w celu wymiany płytki jest bardzo ograniczony. Często w celu wymiany płytki trzeba zdemontować narzędzie, co zmniejsza stopień wykorzystania obrabiarki. Imaki wielonożowe mogą współpracować z rozwiązaniami szybkowymiennymi, które ułatwiają wyjmowanie narzędzia w celu wymiany ostrza, co pozwala szybko i dokładnie zamocować je z powrotem i wznowić produkcję bez ustawiania/pomiaru.

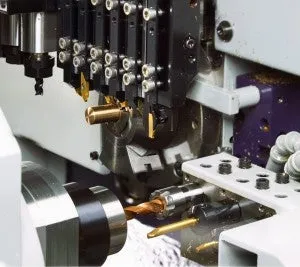

Imak nożowy – obróbka wewnętrzna

Obrabiarki z przesuwną głowicą są wyposażone w jeden lub kilka imaków nożowych do obróbki wewnętrznej. Możliwe jest użycie narzędzi szybkowymiennych, ułatwiających ustawianie i sprzyjających skróceniu czasu wymiany płytki.

Adapter wytaczarski ze spłaszczeniami

Tuleje EasyFix do wytaczaków cylindrycznych

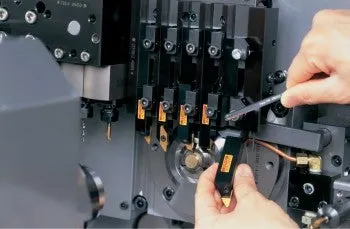

Rozwiązania szybkowymienne z systemem QS™

Ze względu na kompaktowe rozmiary obrabiarek z przesuwną głowicą, obrabiarki te dysponują ograniczoną ilością miejsca na ustawienie i zmianę narzędzi. Narzędzia z chwytem tradycyjnym wymagają często wyjęcia z imaka w celu zmiany ostrza płytki, co wydłuża czas ustawiania w porównaniu z konwencjonalnymi centrami tokarskimi.

Rozwiązania szybkowymienne z systemem QS™ pozwalają maksymalnie wykorzystać czas produkcji na obrabiarkach z przesuwną głowicą względem chwytów tradycyjnych. Narzędzie można wyjąć z obrabiarki w celu zmiany ostrza, a następnie szybko i precyzyjnie wznowić pracę bez konieczności ustawiania/pomiaru.

Dowiedz się więcej o systemie oprawek QS™

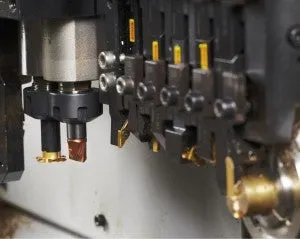

Rozwiązania modułowe w obrabiarkach z przesuwną głowicą

Niewielki obszar roboczy w obrabiarkach z przesuwną głowicą utrudnia zmianę i ustawianie narzędzia oraz pogarsza wykorzystanie obrabiarki. Wprawdzie wymiana narzędzi obrotowych zajmuje dużo czasu, ale dzięki zastosowaniu wymiennych części roboczych czas zmiany i ustawiania narzędzia może ulec znacznemu skróceniu.

Czytaj więcej o rozwiązaniach modułowych
