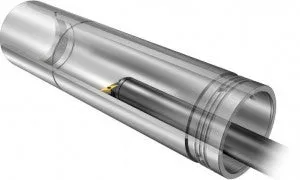

Zagadnienia dotyczące obróbki na długich wysięgach

Podczas obróbki na długich wysięgach przy średnicy narzędzia od 4×D problemem będą drgania. Nie można całkowicie wyeliminować drgań, istnieje natomiast wiele sposobów ich ograniczenia.

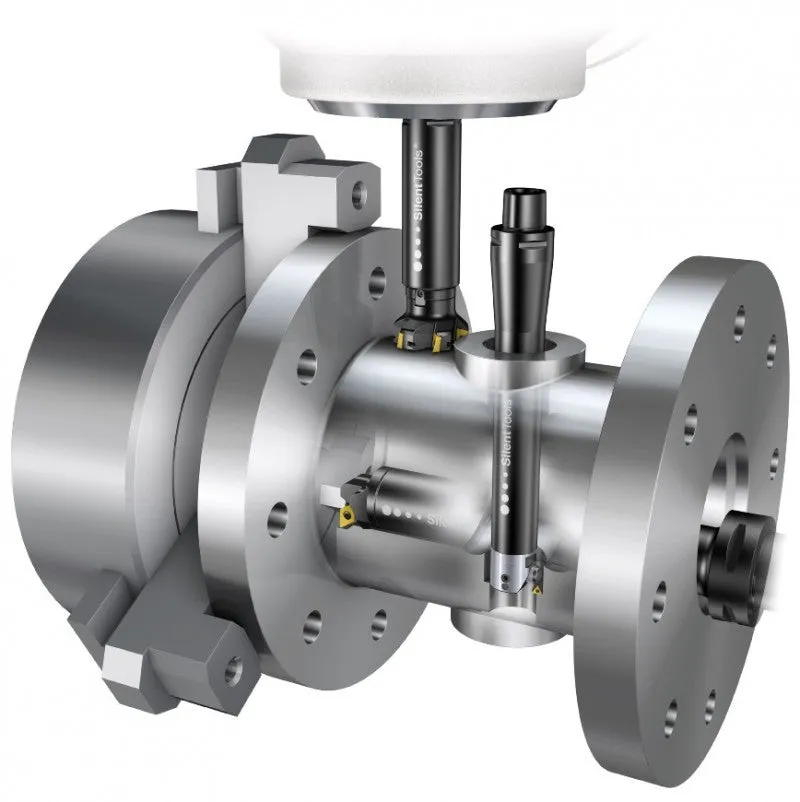

Wytaczaki z tłumieniem drgań

Drgania często uniemożliwiają wykorzystanie w pełnym zakresie parametrów obrabiarki, takich jak prędkość, posuw czy głębokość skrawania. Wytaczaki z tłumieniem drgań wyróżnia konstrukcja z modułem tłumiącym drgania umieszczonym w korpusie, zapewniająca minimalne drgania.

Dzięki wytaczakom z tłumieniem drgań, możliwe jest zwiększenie parametrów skrawania, zapewnienie bezpiecznego przebiegu obróbki bez drgań i uzyskanie wąskich tolerancji, dobrej jakości wykończenia powierzchni oraz dużo większej wydajności skrawania, a w rezultacie niższego jednostkowego kosztu wykonania przedmiotu.

Wytaczaki z tłumieniem drgań są przeważnie używane do pracy z długimi wysięgami i przy słabej dostępności. Tymczasem, z ich zastosowania w obróbce na krótszych wysięgach (powyżej 4×D) wypływają korzyści w postaci zwiększenia produktywności i poprawy jakości wykończenia powierzchni.

Cicha obróbka będzie sprzyjać Państwa celom, niezależnie od tego, czy dążą Państwo do zwiększenia wydajności bądź bezpieczeństwa procesu skrawania, poprawy jakości wykończenia powierzchni czy obniżenia kosztów produkcji.

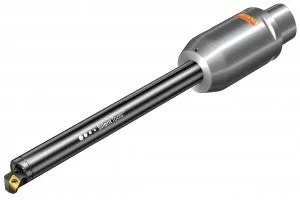

Zagadnienia dotyczące chwytów cylindrycznych

• Należy stosować specjalne oprawki z tuleją dzieloną mocujące trzonek na długości odpowiadającej przynajmniej 4-krotności jego średnicy – najlepiej z oprawką CoroChuck® 935
• Stosować mocowanie dzielone dla wytaczaków o rozstawie na przynajmniej 4×D
• Należy uwzględnić moment wytaczaka
• W zależności od średnicy/wysięgu może być konieczne użycie przeciwwagi

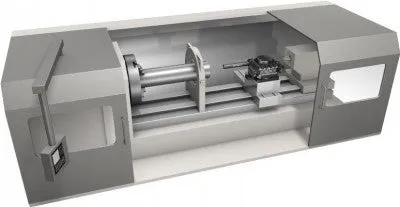

Obróbka na długich wysięgach w tokarkach o poziomym łożu

W tokarkach o poziomym łożu w obróbce wewnętrznej bardzo często używa się podtrzymki i długich wytaczaków. Należy korzystać z wytaczaków z tłumieniem drgań, aby zminimalizować drgania, ograniczając potrzebę zastosowania specjalnych głowic wytaczarskich z podporami. Wytaczaki z tłumieniem drgań można zamontować w położeniu na głowicy rewolwerowej lub w koniku.

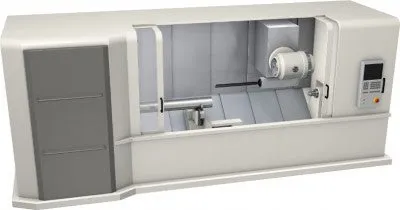

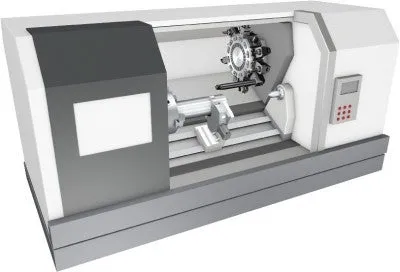

Obróbka na długich wysięgach w centrach tokarskich

W centrach tokarskich dla długich wytaczaków występuje ryzyko drgań i zderzenia z innymi narzędziami będącymi w użyciu. Dzięki zastosowaniu wytaczaków z tłumieniem drgań te potencjalne problemy mogą zmienić się w przewagę nad konkurencją.

Przy obróbce z użyciem długich wytaczaków należy stosować jak największe złącze Coromant Capto® ze względu na optymalną stabilność, jaką zapewnia jego duży kołnierz. Uchwyty mocujące do narzędzi zewnętrznych, nie muszą być takiej samej wielkości, gdyż charakter ich pracy jest odmienny.

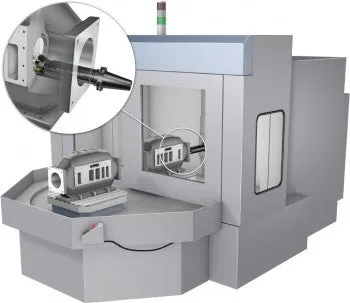

Obróbka na długich wysięgach w poziomych obrabiarkach wielozadaniowych

Duże poziome obrabiarki wielozadaniowe są często wykorzystywane do wytaczania długich otworów. Wyposażenie obrabiarek zostało poszerzone o niezależne stacje umożliwiające pobieranie wytaczaków o długości przekraczającej pojemność zwykłych magazynów narzędzi. Wytaczaki są również dostępne z automatycznym zmieniaczem narzędzi, co umożliwia przechowywanie różnych głowic narzędziowych w zwykłym magazynie narzędzi.

Obróbka na długich wysięgach w centrach obróbkowych

W tym systemie modułowym dostępne są adaptery do złączy obrabiarek w trzech długościach i trzpieniowe adaptery frezarskie z tłumieniem drgań w długościach, pozwalające łatwo zbudować zespół narzędzi o optymalnej długości.

Podczas korzystania z frezu z tłumieniem drgań, należy uwzględnić trzy kwestie dotyczące odstępu.

a

b

c

a) Zespół z frezem nadwymiarowym: odstęp na całej długości

b) Zespół z frezem o średnicy nominalnej i adapterem do trzonka podwymiarowego: odstęp wzdłuż trzonka podwymiarowego

c) Zespół z frezem o średnicy nominalnej: brak odstępu
