Parametry narzędzi skrawających zgodne z normą ISO 13399
Każde narzędzie skrawające jest opisywane przez szereg parametrów zgodnych z normą ISO 13399. Na liście przedstawione zostały parametry narzędzi skrawających wraz z ich definicjami.
Co to jest ISO 13399?
ISO 13399 to międzynarodowa norma regulująca sposób przekazywania informacji o narzędziach skrawających. Każde narzędzie skrawające jest opisywane przez szereg znormalizowanych parametrów ISO 13399. Ustalony normą format danych jest neutralny i zrozumiały dla wszystkich systemów i firm. Jasno zdefiniowane dane narzędzi mogą być przetwarzane przez dowolne oprogramowanie, co poprawia komunikację i usprawnia wymianę danych elektronicznych między systemami. Proces gromadzenia danych przebiega wydajniej i bardziej bezbłednie. Norma sprzyja zatem oszczędności czasu i stanowi gwarancję poprawy jakości produkcji. Jeden język ma nieocenione znaczenie dla komunikacji między systemami, ale ułatwia też życie ich użytkownikom. Jeśli system w danej firmie jest kompatybilny z normą ISO13399, nie będzie konieczne ręczne przetwarzanie danych z katalogów papierowych i wprowadzanie ich do systemu.
| Parametr | Definicja |
| ADINTMS | Złącze po stronie obrabiarki |
| ADINTWS | Złącze po stronie przedmiotu obrabianego |
| AERMX | Maksymalny współczynnik kontaktu roboczego |
| ALP | Kąt przyłożenia |
| AN | Główny kąt przyłożenia |
| ANN | Pomocniczy kąt przyłożenia |
| APMX | Maksymalna głębokość skrawania |
| AXGSUP | Kierunek podparcia płytki do rowka czołowego |
| AZ | Maksymalna głębokość wgłębienia |
| B | Szerokość chwytu oprawki |
| BAMS | Kąt korpusu po stronie obrabiarki |
| BAWS | Kąt korpusu po stronie przedmiotu obrabianego |
| BBD | Wyważony konstrukcyjnie |
| BBR | Wyważony w teście obrotowym |
| BD | Średnica korpusu |
| BHTA | Kąt stożka korpusu |
| BLMC | Balancing method code |
| BMC | Oznaczenie materiału korpusu |
| BN | Szerokość powierzchni czołowej |
| BS | Długość krawędzi dogładzającej |
| BSG | Norma wykonania |
| BSR | Promień naroża wiper |
| CBMD | Opcja producenta oznaczenia łamacza wiórów |
| CCC | Ostrza centralne |
| CCONWS | Liczba połączeń po stronie przedmiotu obrabianego |
| CDX | Maksymalna głębokość skrawania |
| CEDC | Liczba krawędzi skrawających |
| CGX | X-component for center of gravity location |
| CGY | Y-component for center of gravity location |
| CGZ | Z-component for center of gravity location |
| CHW | Szerokość fazki naroża płytki |
| CICT | Liczba elementów skrawających |
| CND | Średnica podłączenia chłodziwa |
| CNSC | Oznaczenie typu wlotu chłodziwa |
| CNT | Wielkość gwintu wlotu chłodziwa |
| COATING | Pokrycie |
| CONARWS | Connection arrangement workpiece side |
| CP | Maksymalne dopuszczalne ciśnienie chłodziwa |
| CPDF | Podziałka nierównomierna |
| CRKS | Wielkość gwintu śruby ściągającej złącza |
| CTPT | Typ operacji |

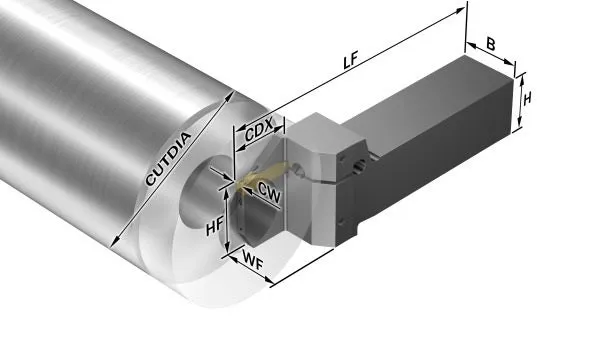

| CUTDIA | Maksymalna średnica przecinanego przedmiotu |
| CUTINT_MASTER | Część 2 oznaczeń złącza elementu skrawającego |
| CUTINT_SIZESHAPE | Wielkość i kształt płytki |
| CW | Szerokość skrawania |
| CWTOLL | Dolna odchyłka tolerancji szerokości skrawania |
| CWTOLU | Górna odchyłka tolerancji szerokości skrawania |
| CXSC | Oznaczenie typu wylotu chłodziwa |
| CXST | Coolant exit supply type |
| CZC | Oznaczenie wielkości złącza |
| CZC MS | Oznaczenie wielkości złącza po stronie obrabiarki |
| CZC WS | Oznaczenie wielkości złącza po stronie przedmiotu obrabianego |
| D1 | Średnica otworu mocującego |
| DAH | Średnica otworu dostępowego |
| DAXIN | Minimalna średnica wewnętrzna rowka czołowego |
| DAXN | Minimalna średnica zewnętrzna rowka czołowego |
| DAXX | Maksymalna średnica zewnętrzna rowka czołowego |
| DBC | Średnica rozstawienia śrub |
| DC | Średnica skrawania |
| DCB | Średnica otworu mocującego |
| DCBN | Minimalna średnica otworu mocującego |
| DCBX | Maksymalna średnica otworu mocującego |
| DCF | Minimalna średnica skrawania |
| DCN | Minimalna średnica skrawania |
| DCON | Średnica złącza |
| DCONMS | Connection diameter machine side |
| DCONWS | Connection diameter workpiece side |
| DCP | Kieszeń na chip z danymi |
| DCPS | Rozmiar kieszeni na chip z danymi |
| DCSFMS | Średnica powierzchni styku po stronie obrabiarki |
| DCSFWS | Średnica powierzchni styku po stronie przedmiotu obrabianego |
| DCTOLL | Dolna granica tolerancji średnicy skrawania |
| DCTOLU | Górna granica tolerancji średnicy skrawania |
| DCX | Maksymalna średnica skrawania |
| DFC | Średnica funkcjonalna |
| DHUB | Średnica piasty |
| DIX | Maksymalna średnica dopasowania do zmieniacza narzędzi |
| DMIN | Średnica minimalna otworu obrabianego |
| DMM | Średnica trzonka |
| DN | Średnica szyjki |
| DPC | Funkcja tłumienia drgań |
| DSGN | Wersja |
| FHA | Kąt pochylenia linii śrubowej rowków wiórowych |
| FLGT | Grubość kołnierza |
| FTDZ | Do gwintów od średnicy gwintu |
| GAMF | Promieniowy kąt natarcia |
| GAMO | Ortogonalny kąt natarcia |
| GAMP | Osiowy kąt natarcia |
| GAN | Kąt natarcia płytki |
| GB | Kąt powierzchni czołowej |
| GRADE | Gatunek |
| H | Wysokość trzonka |
| HAND | Kierunek |
| HBL | Długość przesunięcia podstawy głowicy |
| HDD | Średnica głowicy |
| HEAD_TYPE | Type of head |
| HF | Wysokość funkcjonalna |
| HRY | Najniższy punkt do płaszczyzny odniesienia |
| HTB | Wysokość korpusu |
| HTH | Wysokość |
| HTY | Hole type |
| IC | Średnica okręgu wpisanego |
| IEP | Właściwość krawędzi do obróbki przerywanej |
| IFS | Oznaczenie typu mocowania płytki |
| INSL | Długość płytki |
| IZC | Oznaczenie wielkości płytki |
| KAP | Kappa (obrót wokół osi Z) |
| KAPR | Kąt przystawienia wg ISO |
| KCH | Kąt fazki naroża |
| KGRP_INT | Key grip interface |
| KGRPS | Wielkość części napędzanej |
| KGRPTP | Charakterystyka geometryczna części napędzanej |
| KRINS | Główny kąt przystawienia |
| L | Długość krawędzi |
| LAMS | Kąt pochylenia |
| LB | Długość korpusu |
| LCF | Długość rowka wiórowego |
| LE | Efektywna długość krawędzi skrawającej |
| LF | Długość funkcjonalna |
| LGR | Długość ostrzenia |
| LH | Długość głowicy |
| LIG | Długość dopasowywanego ostrza |
| LOCAP | Właściwość pomocnicza lokalizacji |
| LPR | Długość wysunięcia |
| LS | Długość trzonka |
| LSC | Długość mocowania |
| LSCN | Minimalna długość mocowania |
| LSCX | Maksymalna długość mocowania |
| LSD | Długość chwytu |
| LU | Długość użytkowa (max. zalecana) |
| MHD | Odległość otworu mocującego |
| MIID | Oznaczenie płytki głównej |
| MMCC | Kod momentu wstępnego |
| MMCX | Maksymalny moment skrawania |
| MRAT | Main rotation angle of tool |
| MTP | Oznaczenie typu mocowania |
| NOF | Liczba rowków |
| NORGMX | Maksymalna liczba przeostrzeń |
| OAH | Wysokość całkowita |
| OAL | Długość całkowita |
| OAW | Szerokość całkowita |
| OHN | Minimalny wysięg |
| OHX | Maksymalny wysięg |
| PHD | Średnica otworu wstępnie obrobionego |
| PHDX | Maksymalna średnica otworu wstępnie obrobionego |
| PHT | Premachined hole type |
| PL | Długość wierzchołka |
| PRFRAD | Promień zarysu |
| PRSPC | Specyfikacja zarysu |
| PSIR | Kąt przystawienia wg ANSI |
| PSIRL | Główny lewy kąt przystawienia |
| PSIRR | Główny prawy kąt przystawienia |
| RADH | Promieniowa wysokość korpusu |
| RADW | Promieniowa szerokość korpusu |
| RE | Promień naroża |
| REEQ | Odpowiednik promienia naroża |
| REL | Promień naroża lewego |
| RER | Promień naroża prawego |
| RETOLL | Dolna odchyłka tolerancji promienia naroża |
| RETOLU | Górna odchyłka tolerancji promienia naroża |
| RIDOP | Reversed rotation direction output side |
| RMPX | Maksymalny kąt zagłębiania skośnego |
| RPMX | Maksymalna prędkość obrotowa |
| S | Grubość płytki |
| SC | Oznaczenie kształtu płytki |
| SCREW_TYPE | Screw type |
| SDL | Długość do stopnia |
| SEAL | Właściwość uszczelnienia |
| SEP | Sensor embedded property |
| SIG | Kąt wierzchołkowy |
| SPA | Sphere profile angle |
| SSC | Oznaczenie wielkości gniazda płytki |
| STA | Kąt ostrza stopniowego |
| SUBSTRATE | Podłoże |
| TA | Kąt stożka |
| TCDC | Klasa tolerancji średnicy skrawania |
| TCDCON | Tolerancja średnicy złącza |
| TCDMM | Tolerancja średnicy trzonka |
| TCHA | Osiągalna tolerancja otworu |
| TCL | Długość nakroju gwintu |
| TCT | Klasa tolerancji narzędzia |
| TCTR | Klasa tolerancji gwintu |

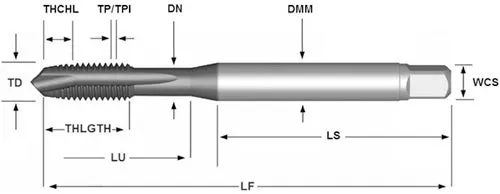

| TD | Średnica zewnętrzna nominalna lub średnica znamionowa gwintu |
| TDZ | Wielkość średnicy gwintu |
| TFLA | Wydłużenie oprawki podatnej gwintownika |
| TFLB | Skrócenie oprawki podatnej gwintownika |
| TG | Gradient stożka |
| THBTP | Właściwość gwintu ze stożkiem wstecznym |
| THCA | Kąt korekcji linii śrubowej gwintu |
| THCHT | Typ nakroju gwintownika |
| THDH | Kierunek gwintu |
| THFT | Zarys gwintu |
| THL | Długość gwintowania |
| THLGTH | Długość gwintu |
| THUB | Grubość piasty |
| TP | Podziałka gwintu |
| TPI | Zwoje/ cal |
| TPIN | Minimalna liczba zwojów/ cal |
| TPIX | Maksymalna liczba zwojów/ cal |
| TPN | Minimalny skok gwintu |
| TPX | Maksymalny skok gwintu |
| TQ | Moment obrotowy |
| TSYC | Oznaczenie typu narzędzia |
| ULDR | Stosunek długości użytkowej do średnicy |
| W1 | Szerokość płytki |
| WB | Szerokość korpusu |
| WEP | Właściwość naroża wiper |
| WF | Szerokość funkcjonalna |
| WSC | Szerokość mocowania |
| WT | Ciężar elementu |
| XYPFEEDIR | Xy-plane feed direction |
| ZEFF | Liczba efektywnych ostrzy na czole |
| ZEFP | Liczba efektywnych ostrzy na obwodzie |
| ZWX | Maksymalna liczba płytek dogładzających Wiper |
