Jak wybrać odpowiedni typ gwintownika
Przy wyborze odpowiedniego gwintownika należy wziąć pod uwagę kilka czynników. Postępuj zgodnie z poniższymi krokami, aby znaleźć najlepszy typ gwintownika dla swojego zastosowania.
Różne typy narzędzi do gwintowania
Wybór użytego gwintownika zależy od typu otworu, który ma być gwintowany.
Typ zarysu gwintu i materiał (obszar zastosowań ISO)
Znajdź odpowiedni typ zarysu gwintu i materiał do gwintowania.
Typ nakroju gwintownika
Typ otworu pod gwint określa, jaki typ nakroju należy zastosować.
Węglikowe narzędzia do obróbki gwintów
Zapoznaj się z asortymentem chevron_right
Nie wiesz, jakie narzędzie wybrać?
Zobacz nasz wybór zalecanych narzędzi i danych skrawania chevron_right
Interesuje Cię pogłębianie wiedzy o obróbce wiórowej?
Zarejestruj się i przejdź darmowy kurs e-learningowy chevron_right
Różne typy narzędzi do gwintowania

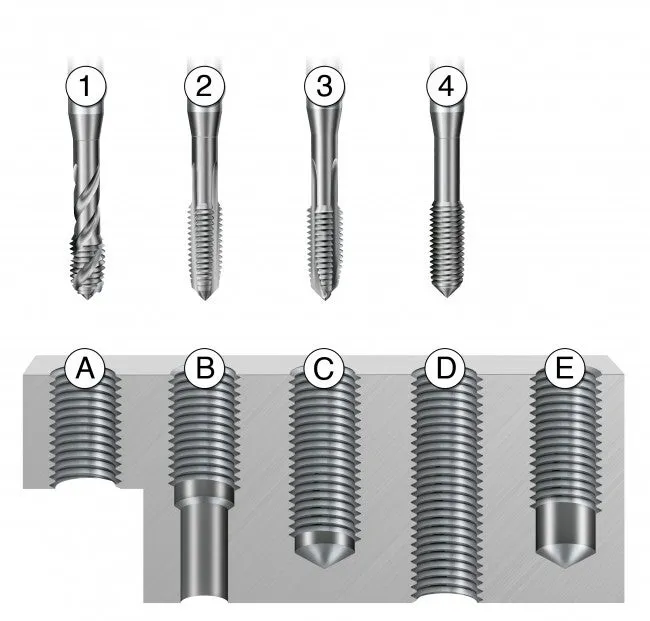

Narzędzia do gwintowania dzielą się na cztery typy: gwintownik z prostym rowkiem wiórowym, gwintownik ze śrubowym rowkiem wiórowym, gwintownik ze śrubowym rowkiem z odprowadzeniem wióra i gwintownik do formowania. Wybór typu zależy od tego, jaki otwór ma być gwintowany, otwór nieprzelotowy lub przelotowy, oraz od materiału komponentu.
Gwintownik z prostym rowkiem wiórowym
Gwintownik ze śrubowym rowkiem wiórowym
Gwintownik ze śrubowym rowkiem z odprowadzeniem wióra
Gwintownik do formowania
Gwintowniki skrawające
W przypadku gwintownika skrawającego gwintownik skrawa materiał i powstają wióry.
Gwintowniki do formowania
Zalety w porównaniu z gwintownikami skrawającymi:
- Formowanie jest zwykle szybsze niż zwykłe gwintowanie
- Głębokie gwinty do 3,5 × D są możliwe bez problemów z odprowadzaniem wiórów
- Gwintowniki do formowania często zapewniają dłuższą trwałość narzędzia
- Jeden typ narzędzia może być stosowany w różnych materiałach oraz zarówno do otworów przelotowych, jak i nieprzelotowych
- Gwintowniki do formowania mają stabilną konstrukcję, co zmniejsza ryzyko złamania
- Gwarantowana jest właściwa tolerancja gwintów
- Nie powstają wióry
- Do 100 % wytrzymalszy gwint (większa wytrzymałość na zdzieranie)
- Mniejsza chropowatość powierzchni gwintu
Warunki wstępne skutecznego stosowania:
- Nie wszystkie materiały są odpowiednie, ponieważ wymagana jest pewna ciągliwość
- Zalecana granica wytrzymałości na rozciąganie wynosi 1200 N/mm2
- Wymagana jest precyzyjnie wykonana średnica otworu
- Niezbędne jest dobre smarowanie
Typ zarysu gwintu i materiał (obszar zastosowań ISO)
Gwintowniki są dostępne w wielu zarysach gwintów. Musisz wiedzieć, jaki typ zarysu gwintu chcesz gwintować. Dowiedz się więcej o różnych zarysach gwintów i o tym, w jakim obszarze zastosowań są one używane.
Poniższa tabela przedstawia, jakie zarysy gwintów są dostępne dla gwintowników zoptymalizowanych pod kątem określonych materiałów oraz gwintowników zoptymalizowanych pod kątem wszechstronności.
 |  |  |  |  | Wszechstronność |
| M, MF, UNC, UNF | M, MF, UNC, UNF, G, NPT, NPTF | M, MF, UNC, UNF, G | M, MF, UNC, UNF | M | M, MF, UNC, UNF, G, NPT, NPTF, EGM |
Węglikowe narzędzia do obróbki gwintów
Zapoznaj się z asortymentem chevron_right
Nie wiesz, jakie narzędzie wybrać?
Zobacz nasz wybór zalecanych narzędzi i danych skrawania chevron_right
Interesuje Cię pogłębianie wiedzy o obróbce wiórowej?
Zarejestruj się i przejdź darmowy kurs e-learningowy chevron_right
Typ nakroju gwintownika
Nakrój gwintownika to zwężenie gwintu, które rozkłada siłę skrawania na kilka zębów. Zazwyczaj o tym, jaki typ nakroju należy zastosować, decyduje rodzaj otworu do gwintowania. Istnieją trzy powszechne typy nakroju: B, C i E.

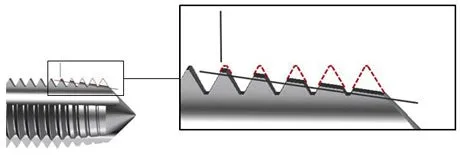

Typ nakroju B = 3,5–5 × gwintu
Długi nakrój:
- Duży moment obrotowy
- Najlepsza jakość powierzchni
- Cienkie wióry
- Niski nacisk na nakrój
- Dłuższa trwałość narzędzia
- Najczęściej stosowany w gwintowniku ze śrubowym rowkiem wiórowym

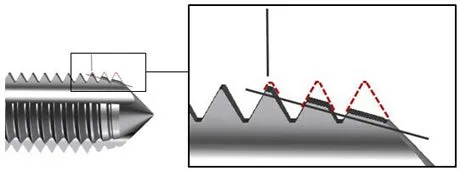

Typ nakroju C = 2–3,5 × gwintu
Średni nakrój:
- Niski moment obrotowy
- Dobra jakość powierzchni
- Wióry o normalnej grubości
- Normalny nacisk na nakrój
- Normalna trwałość narzędzia
- Najpopularniejsza konstrukcja
- Standardowy nakrój do otworów nieprzelotowych
- Najczęściej stosowany w gwintowniku ze śrubowym rowkiem wiórowym

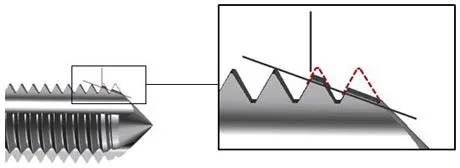

Typ nakroju E = 1,5–2 × gwintu
Krótki nakrój:
- Niski moment obrotowy
- Dobra jakość powierzchni
- Grube wióry
- Duży nacisk na nakrój
- Krótsza trwałość narzędzia
- Ekstremalna konstrukcja
- Do stosowania tam, gdzie na dnie otworu jest niewiele miejsca
Macierz wierzchołków/nakrojów
Typ wierzchołka gwintowników wynika wyłącznie z procesu produkcji gwintownika. Poniżej przedstawiono wykres pokazujący wierzchołki i nakroje, które są zwykle stosowane razem, uporządkowane według średnicy gwintownika.
| 1 Pełny wierzchołek | 2 Zmniejszony wierzchołek | 3 Wierzchołek wewnętrzny | 4 Usunięty wierzchołek | |
 |  |  |  |  |
| Gwintownik, mm | Gwintownik, cal | B 3,5 - 5 | C 2 - 3,5 | E 1,5 - 2 |
| ≤5 | >No1-No10 | 1 | 1 | 1 |
| >5 ≤6 | >No12-1/4 | 1 | 1, 2 | 1 |
| >6 ≤10 | >1/4-1/2 | 1 | 1, 2, 4 | 1, 4 |
| >10 ≤12 | >3/8-1/2 | 2, 3 | 2, 3 | 2, 3 |
| >12 | >1/2 | 3 | 3 | 3 |
