Normy dla gwintów i tolerancje otworów pod gwint

Normy dla gwintów

Gwintowniki produkowane są zgodnie z jedną z pięciu norm: ISO, ANSI, DIN, DIN/ANSI i JIS. DIN oraz ISO to normy powszechnie stosowane na całym świecie, norma ANSI jest najpopularniejsza w Ameryce, a JIS w Azji.

  • Normy ISO, ANSI i JIS opisują gwintowniki o krótkiej długości całkowitej OAL i są dość podobne, pomijając średnicę chwytu, która w normie ANSI jest calowa, a w normach ISO i JIS - metryczna
  • W normie DIN występuje metryczna średnica chwytu i większe długości całkowite
  • DIN/ANSI opisuje średnicę chwytu według normy ANSI, a długość całkowitą według normy DIN

ISO, ANSI, JIS

DIN, DIN/ANSI

Wymiary chwytu i zabieraka kwadratowego według normy ISO


Średnica
chwytu

(DMM),mm
Zabierak
(WSC), mm​
ISO 529
metryczny​
ISO 529
UNC/UNF
BSW/BSF​
ISO2283
metryczny​
ISO2284 GISO2284 Rc
2.502.00M1
M1.2​​
M1.4​​
M1.6​
M1.8​
​M2



No. 0​

No. 1



2.802.24M2.2
M2.5
No. 2
No. 3



3.152.50M3No. 4
No. 5
M3

3.552.80M3.5No. 6M3.5
M4


4.003.15M4
M5

4.503.55M4.5No. 8M6

5.004.00M5No. 10 3/16


5.604.50M5.5No. 12 7/32M7

6.305.0M61/4M8

7.105.60M79/32


8.006.30M85/16M10G1/8Rc 1/8
9.007.10M9
M12

10.008.00M103/8
G1/4Rc1/4
8.006.30M117/16


9.007.10M121/2


11.209.00M149/16M14

12.5010.00M165/8M16G3/8Rc3/8
14.0011.20M18
M20
11/16
3/4
M18
M20


16.0012.50M227/8M22

18.0014.00M241”M24G5/8Rc5/8
20.0016.00M27
M30
1 1/8M27
M30
G3/4Rc3/4
22.4018.00M331 1/4
G7/8Rc7/8
25.0020.00M361 3/8
G1”Rc1”
28.0022.40M39
M42
1 1/2


Wymiary chwytu i zabieraka kwadratowego według normy DIN


Średnicachwytu
(DMM), mm​
Zabierak
(WSC), mm​
DIN 352​DIN 371​DIN 376​DIN 374​DIN 2182​DIN 2183DIN 353
DIN 374​
2.52.1M1
M1.1
M1.2
M1.4
M1.6
M1.8
M1
M1.1
M1.1
M1.1
M1.6
M1.8


M3.5




M3.5




1/16




2.82.1M2
M2.2
M2.5
M2
M2.2
M2.5

M4

M4

3/32

5/32

3.202.4




3/16
3.502.70M3M3M5M5


4.003.00M3.5M3.5

1/8

4.503.40M4M4M6M5.55/321/4
6.004.90M5 M6
M8
M5 M6M8M83/165/16
7.005.50M10
M10M9
M10
1/43/8
8.006.20
M8

5/167/16
9.007.00M12
M12M123/81/2
10.008.00
M10




11.009.00M14
M14M14
9/16
12.009.00M16
M16M16
5/8
14.0011.00M18
M18M18
3/4
16.0012.00M20
M20M20


18.0014.50M22 M24
M22 M24M22 M24
7/8
20.0016.00M27
M27M27
M28

1”
22.0018.00M30
M30M30
1 1/8
25.0020.00M33
M33M33
1 1/4
28.0022.00M36
M36M36
1 3/8
32.0024.00M39
M42

M39
M42
M39 M42
1 1/2
1 5/8

36.0029.00M45
M48

M45
M48
M45 M48
1 3/4
1 7/8

40.0032.00M52
M52

2G 1 3/4
45.0035.00





G 2”
50.0039.00





G 2 1/4
G 2 1/2
G 2 3/4
G 3”

Wymiary chwytu i zabieraka kwadratowego według normy ANSI


Średnica
chwytu

(DMM), cale
Zabierak
(WSC), cale
ASME B94.9
wielkości
obrabianych śrub
ASME B94.9
wielkości ułamk.​
ASME B94.9
wielkości metryczne
0.1410.11No. 0
No. 1
No. 2
No. 3
No. 4
No. 5
No. 6

M1.6
M1.8
M2
M2.5

M3
M3.5
0.1680.131No. 8
M4
0.1940.152No. 10
M5
0.2200.165No. 12

0.2550.191
1/4M6
0.3180.238
5/16M7




M8
0.3810.286
3/8M10
0.3230.242
7/16
0.3670.275
1/2M12
0.4290.322
9/16M14
0.4800.360
5/8M16
0.5420.406
11/16M18
0.5900.442
3/4
0.6520.489
13/16M20
0.6970.523
7/8M22
0.7600.570
15/16M24
0.8000.600
1M25
0.8960.672
1 1/16
1 1/8
M27
1.0210.766
1 3/16
1 1/4
M30
1.1080.831
1 5/16
1 3/8
M33
1.2330.925
1 7/16
1 1/2
M36
1.3050.979
1 5/8M39
1.4301.072
1 3/4M42
1.5191.139
1 7/8
1.6441.233
2M48

Wymiary chwytu i zabieraka kwadratowego według normy JIS


Średnica chwytu
(DMM), mm​
Zabierak
(WSC), mm
Wielkość
32.5M1.4
32.5M1.7
32.5M2
32.5M2.3
32.5M2.5
32.5M2.6
43.2M3
54M4
5.54.5M5
64.5M6
6.25M8
75.5M10
8.56.5M12
10.58M14
12.510M16
1411M18
1512M20
1713M22
1915M24

Odchyłki wymiaru średnicy otworu pod gwint


Klasa tolerancji gwintownika
ISODINANSIBSPole tolerancji gwintu wewnętrznego (nakrętki)Application
ISO 14 H3 B4 H     5 HPasowanie ciasne
ISO 26H2B4 G     5 G     6 HPasowanie zwykłe
ISO 36 G1B                      6 G     7 H     8 HPasowanie luźne
-7 G-                                 7 G     8 GPasowanie przestronne dla następujących
rodzajów obróbki lub pokrycia

Klasa tolerancji gwintownika a pole tolerancji gwintu wewnętrznego (nakrętki)

Typowa tolerancja gwintownika to ISO 2 (6H), zapewniająca przeciętną jakość dopasowania śruby i nakrętki. Przy węższej tolerancji (ISO 1) uzyskujemy dokładne dopasowanie bez odstępu między powierzchniami bocznymi śruby i nakrętki. Przy szerszej tolerancji (ISO 3) uzyskujemy mniej dokładne dopasowanie z dużym odstępem. Jest to potrzebne w sytuacji, gdy nakrętka będzie pokrywana lub jeśli potrzebne jest pasowanie przestronne. Asortyment gwintowników o tolerancjach 6H (ISO2) i 6G (ISO3) oraz 6G i 7G uzupełniają modele o tolerancjach pośrednich 6HX i 6GX. “X” oznacza tolerancję nieujętą w normie, dla gwintowników pracujących w materiałach wytrzymałych lub o wysokiej ścierności, np. żeliwie. Przy obróbce tych materiałów nie występują problemy z nadwymiarowością, dlatego w celu zwiększenia trwałości można stosować wyższe tolerancje. Szerokość pola tolerancji między 6H i 6HX jest równa. Gwintowygniataki mają zazwyczaj tolerancję 6HX lub 6GX.

Gwinty rurowe odpowiadają zazwyczaj następującym normom:

  • Gwinty G: norma ISO 228-1. Jedna klasa tolerancji gwintownika dla gwintów wewnętrznych
  • Gwinty Rc i Rp: norma ISO 7-1
  • Gwinty NPT i NPSM: norma ANSI B1.20.1
  • Gwinty NPTF i NPSF: norma ANSI B1.20.3

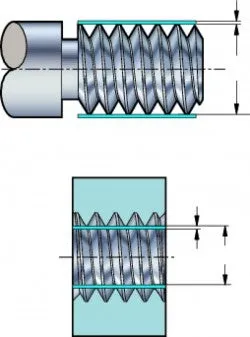

Ustalanie tolerancji

Szerokość pola tolerancji gwintownika zaprojektowanego do wykonywania gwintu o określonym polu tolerancji jest znacznie mniejsza niż szerokość pola tolerancji gotowego gwintu. Ustalenie tolerancji gwintownika jest potrzebne po to, by gwintownik wykonywał prawidłowy gwint od pierwszego zwoju. Gwintownik stopniowo zużywa się podczas pracy, aż staje się za mały, by wykonać gwint o właściwych parametrach (poniżej dolnej odchyłki pola tolerancji sprawdzianu przechodniego). Najlepiej jest ustalić tolerancję gwintownika dla górnej części pola gwintu wewnętrznego; w takiej sytuacji istnieje jednak znaczne ryzyko, że zostanie wykonany gwint nadwymiarowy (powyżej górnej odchyłki pola tolerancji sprawdzianu nieprzechodniego). Dla materiałów, w których nie występuje problem z nadwymiarowością, ustalane są węższe tolerancje “X“. Tym samym trwałość ulega zwiększeniu, ponieważ może wystąpić większe zużycie gwintownika, zanim wykonywany gwint stanie się zbyt mały.

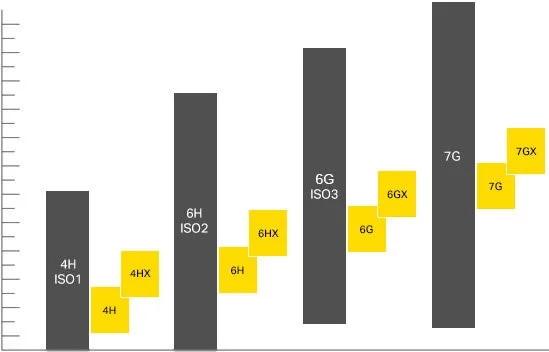

Tolerancje dla normy DIN

Pola tolerancji gwintów

Pola tolerancji gwintowników

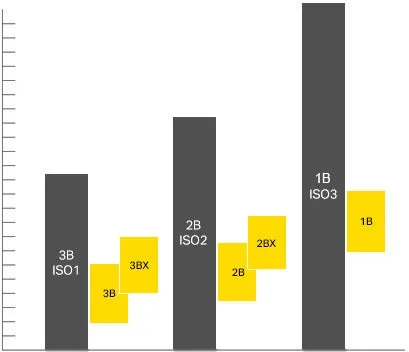

Tolerancje dla normy ANSI

Pola tolerancji gwintów

Pola tolerancji gwintowników
