CoroBore 825/826 XL

Wymagania:

• Przyrząd do ustawiania narzędzi

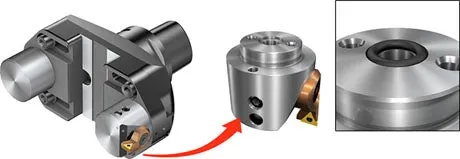

Mocowanie wkładki i wykończeniowej głowicy wytaczarskiej

1. Przymocować wkładkę do złącza eliptycznego na suwaku poprzecznym wykończeniowej głowicy wytaczarskiej.
2. Dokręcić śrubę wkładki zalecanym momentem. Klikając w poniższą tabelę odczytają Państwo zalecany moment dokręcenia śruby mocującej.
3. Przymocować o-ring do wykończeniowej głowicy wytaczarskiej.
4. Przymocować wykończeniową głowicę wytaczarską do suwaka.
5. Dokręcić dwie śruby wykończeniowej głowicy wytaczarskiej. Kliknij poniższą tabelę, aby odczytać zalecany moment dokręcenia.

Mocowanie suwaków

CoroBore® 825 (średnice 148–315 mm / 5.83–12.40 cala) i CoroBore® 826 (średnice 148–300 mm / 5.83–11.81 cala)

1. Przymocować suwak i przeciwwagę do adaptera i nałożyć nakrętki na śruby mocujące.
2. Dokręcić śruby mocujące suwaka bez klucza, tak by można było łatwo poruszać suwakiem i przeciwwagą.

CoroBore® 825 (średnice 298–555 mm / 11.73–21.85 cala) i CoroBore® 826 (średnice 298–540 mm / 11.73–21.26 cala)

1. Przymocować suwak i przeciwwagę do adaptera nasadzanego, ustawiając je odpowiednio do zakresu średnic.
2. Umieścić sprężyny talerzowe na śrubach mocujących.
3. Dokręcić śruby mocujące suwaka i przeciwwagi bez klucza, tak by można było nimi łatwo poruszać.
   Docisk sprężyną talerzową uniemożliwia ruch suwaka przy blokowaniu śrub blokujących lub na skutek działania siły grawitacji przy ruchu narzędzia zamocowanego w obrabiarce przy regulacji.

CoroBore® 825 (średnice 538–1275 mm / 21.18–50.20 cala) i CoroBore® 826 (średnice 538–1260 mm / 21.18–49.61 cala)

1. Przymocować przedłużki do adaptera nasadzanego, ustawiając je odpowiednio do zakresu średnic.
2. Dokręcić śrubami (sprawdzić prawidłowy moment dokręcenia).
3. Przymocować suwak i przeciwwagę do przedłużek adaptera nasadzanego, ustawiając je odpowiednio do zakresu średnic.
4. Umieścić sprężyny talerzowe na śrubach mocujących.
5. Dokręcić śruby mocujące suwaka bez klucza, tak by można było łatwo poruszać suwakami i wkładkami.

Docisk sprężyną talerzową uniemożliwia ruch suwaka przy blokowaniu śrub blokujących lub na skutek działania siły grawitacji przy ruchu narzędzia zamocowanego w obrabiarce przy regulacji. Upewnić się, że sprężyna talerzowa jest ustawiona tak, jak na rysunku.

Ustawianie wykończeniowego jednoostrzowego narzędzia wytaczarskiego CoroBore® XL

1. Wstępnie naciągnąć śruby mocujące suwaka, aby uzyskać płynność regulacji.
2. Za pomocą śruby regulacyjnej suwaka przesunąć naroże płytki w położenie odpowiadające zadanej średnicy.
3. Zawsze regulować średnicę od wartości mniejszej do większej.
4. Dokręcić śruby mocujące suwaka odpowiednim momentem siły. Patrz: tabela poniżej. (W razie potrzeby, czynność tę można wykonać poza przyrządem do ustawiania narzędzi).
5. Dokładne ustawienie średnicy: regulacja mechanizmu do wytaczania wykończeniowego - patrz: tabela poniżej

1. Zamocować płytki.
2. Umieścić narzędzie w przyrządzie do ustawiania narzędzi.
3. Obracając narzędzie znaleźć położenie, w którym dla wybranego suwaka uzyskuje się największą średnicę. Zablokować narzędzie w przyrządzie w tym ustawieniu.
4. Aby ustawić wymaganą średnicę na przyrządzie do ustawiania narzędzi:
   Przybliżona regulacja średnicy (promieniowa):
5. Ustawić przeciwwagę na tę samą wartość na skali suwaka, co wykończeniowa głowica wytaczarska.
6. Dokręcić śruby mocujące przeciwwagi zalecanym momentem siły - patrz: tabela poniżej (w razie potrzeby, czynność tę można wykonać poza przyrządem do ustawiania narzędzi).
7. Sprawdzić średnicę i długość narzędzia w przyrządzie do ustawiania narzędzi. W miarę możliwości, przenieść dane do układu sterowania obrabiarki.

Mocowanie wkładki przed wytaczaniem od tyłu

1. Zdjąć wkręt dociskowy z górnego wylotu cieczy obróbkowej i przyłączyć do dolnego wylotu cieczy obróbkowej.
2. W razie potrzeby, zamocować zestaw do przedłużania suwaka.
3. Obrócić wkładkę o 180° i przymocować do suwaka poprzecznego lub zestawu do przedłużania suwaka.
4. Dokręcić śrubę wkładki zalecanym momentem siły - patrz: tabela poniżej.
   Uwaga! Jeśli stosowany jest zestaw do przedłużania suwaka, należy użyć dłuższej śruby dostarczonej w tym zestawie! Przy wytaczaniu od tyłu należy zastosować przeciwny kierunek obrotu! Skontrolować długość narzędzia i długość adaptera. Należy upewnić się, że narzędzie ma możliwość przejścia na wylot przez otwór z występami/stopniowy oraz że czoło narzędzia nie uderzy przy tym w obrabiany przedmiot.

CoroBore® XL (średnice 298-1275 mm
/ 11.73–50.20 cala)

Średnicę zaleca się ustawiać z użyciem przyrządu do ustawiania narzędzi lub wstępnie ustawionego sprawdzianu oraz tabeli obrabiarki jako odniesienia. Oznaczenia skali umożliwiają przybliżoną regulację suwaków, jeśli nie ma możliwości skorzystania z przyrządu do ustawiania narzędzi. Śruba regulacyjna i sprężyna talerzowa umożliwiają łatwą i płynną regulację suwaków, szczególnie w sytuacji, gdy narzędzie jest zamocowane we wrzecionie.

Kołek w osi umożliwia regulację suwaków, jeśli nie ma możliwości skorzystania z przyrządu do ustawiania narzędzi: aby wyliczyć ustawienie promieniowe ostrza, należy zmierzyć odległość od kołka do ostrza i odjąć od tej wartości promień kołka (8 mm tj. 0.315 cala).

Central pin

Ustawienia średnicy dla CoroBore 825

Ustawienia średnicy dla CoroBore 825, old nonius scale
