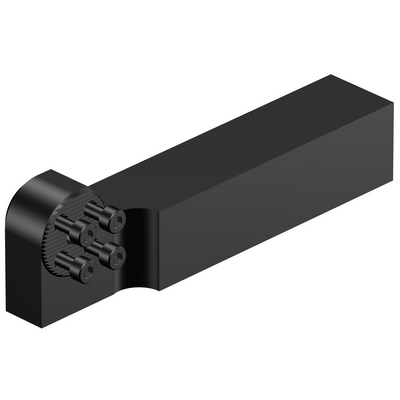

Rysunek produktu
Cena katalogowa: 819.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: 570-25RF-2525
Material Id: 5764514
EAN: 11831492
ANSI: 570-25RF-2525
Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Rectangular shank -metric: 25 x 25
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
SL (screw mounted) -angled -size 25
Maksymalny wysięg
(OHX)
26 mm
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
radial entry
Oznaczenie typu wylotu chłodziwa(CXSC)
axial concentric exit
Wielkość gwintu wlotu chłodziwa(CNT)
G 1/8-28
Ciśnienie chłodziwa(CP)
70 bar
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
25 mm
Szerokość trzonka(B)
25 mm
Wysokość trzonka(H)
25 mm
Długość wysunięcia(LPR)
131,65 mm
Długość funkcjonalna(LF_1)
119,15 mm
Szerokość funkcjonalna(WF_1)
18 mm
Wysokość funkcjonalna(HF_1)
25 mm
Długość całkowita(OAL)
131,65 mm
Moment obrotowy(TQ)
3,7 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
0,624 kg
Release date(ValFrom20)
9.08.2004
Id asortymentu nowych narzędzi(RELEASEPACK)
04.2
