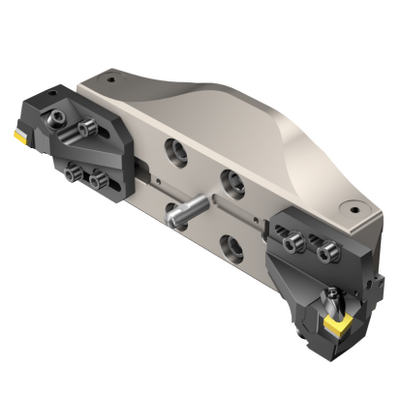

Rysunek poglądowy
Cena katalogowa: 15 280.00 PLN
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: 820-380CN19
Material Id: 6352131
EAN: 26352131
ANSI: 820-380CN19

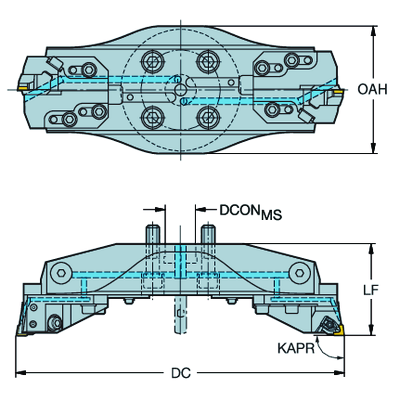

Ilustracje techniczne
Dane produktu
Minimalna średnica skrawania(DCN)
298 mm
Maksymalna średnica skrawania(DCX)
380 mm
Górna granica regulacji(ADJLX)
41 mm
Kąt przystawienia narzędzia
(KAPR)
90 °
Liczba elementów skrawających(CICT)
2
Oznaczenie typu mocowania(MTP)
clamp on top of insert and into hole
Część 2 oznaczeń złącza elementu skrawającego(CUTINT_MASTER)
CNMG 190612
Złącze po stronie obrabiarki
(ADINTMS)
CoroBore XL Arbor -metric: 40X
Doprowadzenie chłodziwa
(CNSC)
axial concentric entry
Ciśnienie chłodziwa(CP)
70 bar
Średnica złącza po stronie obrabiarki(DCONMS)
40 mm
Średnica piasty(DHUB)
160 mm
Średnica rozstawienia kołków(DBC)
101,6 mm
Długość funkcjonalna(LF)
114 mm
Długość całkowita(OAL)
114 mm
Wysokość całkowita(OAH)
164 mm
Moment obrotowy(TQ)
6,4 Nm
Oznaczenie materiału korpusu
(BMC)
Steel and aluminium
Ciężar elementu(WT)
9,06 kg
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
3/4
Oznaczenie wielkości gniazda płytki(SSC_M)
19
Release date(ValFrom20)
23.02.2013
Id asortymentu nowych narzędzi(RELEASEPACK)
13.1
