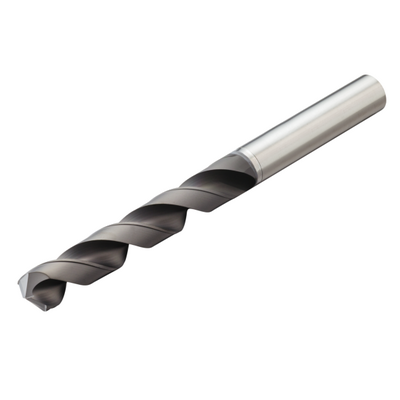

Rysunek poglądowy
Cena katalogowa: 662.00 EUR
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: 854.1-1111-05-A0 N20C
Material Id: 5859640
EAN: 25859640
ANSI: 854.1-1111-05-A0 N20C

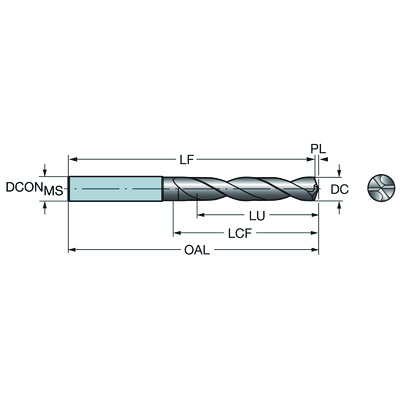

Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Średnica skrawania
(DC)
11,11 mm
Średnica złącza po stronie obrabiarki(DCONMS)
12 mm
Długość użytkowa
(LU)
57,7 mm
Osiągalna tolerancja otworu(TCHA)
H9
Stosunek długości użytkowej do średnicy
(ULDR)
5,1935
Ortogonalny kąt natarcia(GAMO)
26,15 °
Liczba efektywnych krawędzi na czole(ZEFF)
2
Złącze po stronie obrabiarki
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 12.00
Tolerancja średnicy złącza(TCDCON)
h6
Gatunek
(GRADE)
N20C
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
CVD Sp3
Standardowa grupa podstawowa(BSG)
DIN 6537 L
Doprowadzenie chłodziwa
(CNSC)
without coolant entry
Kąt wierzchołkowy(SIG)
130 °
Długość wierzchołka(PL)
2,6 mm
Długość całkowita(OAL)
118 mm
Długość funkcjonalna(LF)
115,4 mm
Długość rowka wiórowego(LCF)
71 mm
Maksymalna prędkość obrotowa(RPMX)
11 460 1/min
Ciężar elementu(WT)
0,145 kg
Release date(ValFrom20)
19.02.2010
Id asortymentu nowych narzędzi(RELEASEPACK)
10.1
