860.1-0650-020A1-MM 2214
860.1-0650-020A1-MM 2214

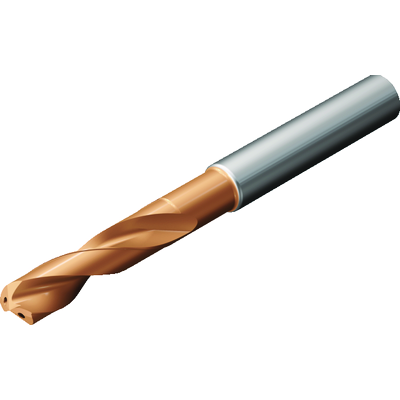

Rysunek poglądowy
Zastąpiony przez 860.1-0650-024A1-MM M2BM
Dostępny
Inna geometria i gatunek w stosunku do oryginalnej – Proszę sprawdzić posuw.
Cena katalogowa: 676.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: 860.1-0650-020A1-MM 2214
Material Id: 6422698
EAN: 26422698
ANSI: 860.1-0650-020A1-MM 2214
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Średnica skrawania
(DC)
6,5 mm
Średnica złącza po stronie obrabiarki(DCONMS)
8 mm
Długość użytkowa
(LU)
20,6 mm
Osiągalna tolerancja otworu(TCHA)
H8
Stosunek długości użytkowej do średnicy
(ULDR)
3,1692
Ortogonalny kąt natarcia(GAMO)
17,02 °
Liczba efektywnych krawędzi na czole(ZEFF)
2
Złącze po stronie obrabiarki
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 8
Tolerancja średnicy złącza(TCDCON)
h6
Gatunek
(GRADE)
2214
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
PVD TiAlN
Standardowa grupa podstawowa(BSG)
DIN 6537 K
Oznaczenie producenta dla łamacza wiórów
(CBMD)
MM
Doprowadzenie chłodziwa
(CNSC)
axial concentric entry on circle
Ciśnienie chłodziwa(CP)
20 bar
Kąt wierzchołkowy(SIG)
140 °
Długość wierzchołka(PL)
1,1 mm
Długość całkowita(OAL)
79 mm
Długość funkcjonalna(LF)
77,9 mm
Długość rowka wiórowego(LCF)
34 mm
Maksymalna prędkość obrotowa(RPMX)
4701 1/min
Ciężar elementu(WT)
0,042 kg
Release date(ValFrom20)
25.02.2014
Id asortymentu nowych narzędzi(RELEASEPACK)
14.1
