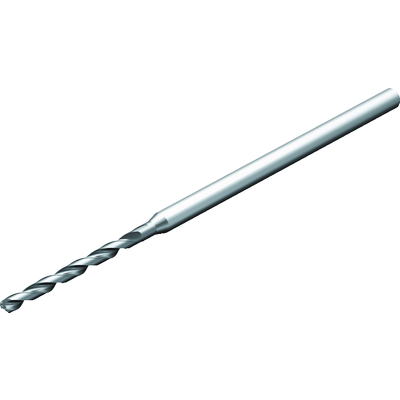

Rysunek poglądowy
Zastąpiony przez 862.1-2380-276A1-GM X2BL
Dostępny
Inny gatunek w stosunku z do oryginalnego produktu – Proszę sprawdzić prędkość skrawania.
Cena katalogowa: 1 060.00 PLN
Brak w magazynie
Liczba sztuk w opakowaniu: 1
ISO: 862.1-0238-029A1-GM GC34
Material Id: 6151180
EAN: 26151180
ANSI: 862.1-0238-029A1-GM GC34
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Średnica skrawania
(DC)
0,0937 inch
Średnica złącza po stronie obrabiarki(DCONMS)
0,1181 inch
Długość użytkowa
(LU)
1,1417 inch
Osiągalna tolerancja otworu(TCHA)
H9
Stosunek długości użytkowej do średnicy
(ULDR)
12,1849
Ortogonalny kąt natarcia(GAMO)
21,09 °
Liczba efektywnych krawędzi na czole(ZEFF)
2
Złącze po stronie obrabiarki
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 3.00
Tolerancja średnicy złącza(TCDCON)
h6
Gatunek
(GRADE)
GC34
Podłoże(SUBSTRATE)
HC
Pokrycie(COATING)
PVD TiAlN
Standardowa grupa podstawowa(BSG)
COROMANT
Oznaczenie producenta dla łamacza wiórów
(CBMD)
GM
Doprowadzenie chłodziwa
(CNSC)
axial concentric entry on circle
Ciśnienie chłodziwa(CP)
580 PSI
Kąt wierzchołkowy(SIG)
140 °
Długość wierzchołka(PL)
0,0157 inch
Długość całkowita(OAL)
3,0709 inch
Długość funkcjonalna(LF)
3,0551 inch
Długość rowka wiórowego(LCF)
1,4173 inch
Maksymalna prędkość obrotowa(RPMX)
32 085 1/min
Ciężar elementu(WT)
0,0287 lb
Release date(ValFrom20)
29.02.2012
Id asortymentu nowych narzędzi(RELEASEPACK)
12.1
