863.1-0485-030B1-OS H10F
863.1-0485-030B1-OS H10F
CoroDrill® 863, wiertło pełnowęglikowechevron_right

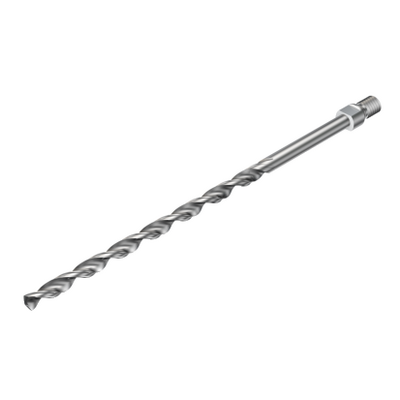

Rysunek poglądowy
Liczba sztuk w opakowaniu: 1
ISO: 863.1-0485-030B1-OS H10F
Material Id: 6882100
EAN: 7323220338801
ANSI: 863.1-0485-030B1-OS H10F
Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Średnica skrawania
(DC)
4,849 mm
Długość użytkowa
(LU)
30 mm
Osiągalna tolerancja otworu(TCHA)
H8
Dolna granica osiągalnej tolerancji otworu(TCHAL)
4,849 mm
Górna granica osiągalnej tolerancji otworu(TCHAU)
4,871 mm
Stosunek długości użytkowej do średnicy
(ULDR)
6,1868
Ortogonalny kąt natarcia(GAMO)
16,22 °
Liczba efektywnych krawędzi na czole(ZEFF)
2
Złącze po stronie obrabiarki
(ADINTMS)
Threaded coupling (Microstop) -inch: 5/16-24
Gatunek
(GRADE)
H10F
Podłoże(SUBSTRATE)
HF
Standardowa grupa podstawowa(BSG)
COROMANT
Oznaczenie producenta dla łamacza wiórów
(CBMD)
OS
Doprowadzenie chłodziwa
(CNSC)
axial concentric entry on circle
Ciśnienie chłodziwa(CP)
9 bar
Kąt wierzchołkowy(SIG)
135 °
Długość wierzchołka(PL)
1,29 mm
Długość całkowita(OAL)
152,4 mm
Długość funkcjonalna(LF)
142,25 mm
Długość rowka wiórowego(LCF)
101,6 mm
Maksymalna prędkość obrotowa(RPMX)
1200 1/min
Ciężar elementu(WT)
0,047 kg
Release date(ValFrom20)
23.09.2015
Id asortymentu nowych narzędzi(RELEASEPACK)
15.2
