Rysunek poglądowy
Cena katalogowa: 1 190.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: 863.1-0796-032A1-N H10F
Material Id: 6882094
EAN: 7323220338740
ANSI: 863.1-0796-032A1-N H10F

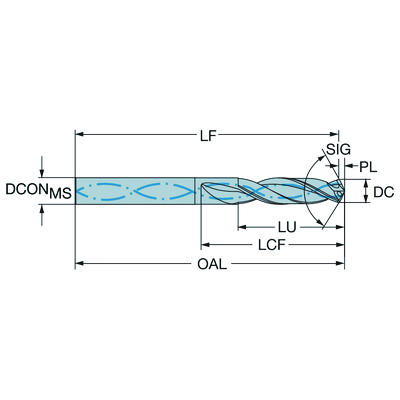

Ilustracje techniczne
Dane produktu
Poziom 1 klasyfikacji materiałowej(TMC1ISO)
Średnica skrawania
(DC)
7,965 mm
Średnica złącza po stronie obrabiarki(DCONMS)
8 mm
Długość użytkowa
(LU)
32 mm
Osiągalna tolerancja otworu(TCHA)
H8
Dolna granica osiągalnej tolerancji otworu(TCHAL)
7,965 mm
Górna granica osiągalnej tolerancji otworu(TCHAU)
7,987 mm
Stosunek długości użytkowej do średnicy
(ULDR)
4,0176
Ortogonalny kąt natarcia(GAMO)
27,81 °
Liczba efektywnych krawędzi na czole(ZEFF)
2
Złącze po stronie obrabiarki
(ADINTMS)
Cylindrical shank (DIN6535-HA) -metric: 8
Tolerancja średnicy złącza(TCDCON)
h6
Gatunek
(GRADE)
H10F
Podłoże(SUBSTRATE)
HF
Standardowa grupa podstawowa(BSG)
COROMANT
Oznaczenie producenta dla łamacza wiórów
(CBMD)
N
Doprowadzenie chłodziwa
(CNSC)
axial concentric entry on circle
Ciśnienie chłodziwa(CP)
9 bar
Kąt wierzchołkowy(SIG)
135 °
Długość wierzchołka(PL)
2,41 mm
Długość całkowita(OAL)
81 mm
Długość funkcjonalna(LF)
78,59 mm
Długość rowka wiórowego(LCF)
43 mm
Maksymalna prędkość obrotowa(RPMX)
20 000 1/min
Ciężar elementu(WT)
0,05 kg
Release date(ValFrom20)
23.09.2015
Id asortymentu nowych narzędzi(RELEASEPACK)
15.2
