BR20-36TC09F-C3
BR20-36TC09F-C3
Rysunek poglądowy
Cena katalogowa: 6 565.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: BR20-36TC09F-C3
Material Id: 7591835
EAN: 7323223833242
ANSI: BR20-36TC09F-C3

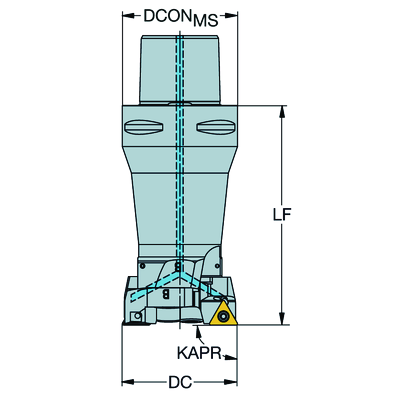

Ilustracje techniczne
Dane produktu
Minimalna średnica skrawania(DCN)
28 mm
Maksymalna średnica skrawania(DCX)
36 mm
Górna granica regulacji(ADJLX)
4 mm
Kąt przystawienia narzędzia
(KAPR)
90 °
Liczba elementów skrawających(CICT)
2
Oznaczenie typu mocowania(MTP)
clamp with screw through hole
Część 2 oznaczeń złącza elementu skrawającego(CUTINT_MASTER)
TCMT 090204
Złącze po stronie obrabiarki
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Doprowadzenie chłodziwa
(CNSC)
axial concentric and radial entry
Ciśnienie chłodziwa(CP)
70 bar
Średnica złącza po stronie obrabiarki(DCONMS)
32 mm
Standardowa liczba(STDNO)
ISO26623-1
Długość funkcjonalna(LF)
83 mm
Średnica korpusu(BD)
24 mm
Długość korpusu(LB)
42 mm
Długość całkowita(OAL)
102 mm
Moment obrotowy(TQ)
0,8 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
0,4808 kg
Calowe oznaczenie wielkości gniazda płytki(SSC_N)
7/32
Oznaczenie wielkości gniazda płytki(SSC_M)
09
Release date(ValFrom20)
22.09.2018
Id asortymentu nowych narzędzi(RELEASEPACK)
18.2
