C3-TRE-NA44A
C3-TRE-NA44A

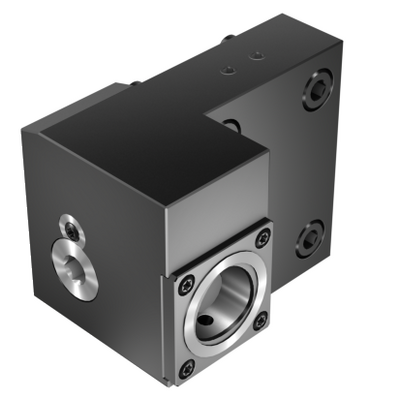

Rysunek poglądowy
Cena katalogowa: 1 465.00 EUR
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: C3-TRE-NA44A
Material Id: 6749598
EAN: 26749598
ANSI: C3-TRE-NA44A

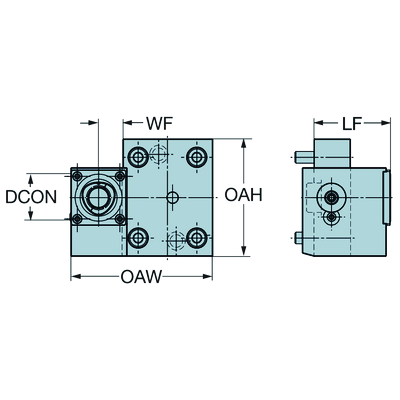

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Nakamura-Tome non-driven turret interface -size NA44A
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C3
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
1
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
0 °
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
radial exit
Ciśnienie chłodziwa(CP)
80 bar
Ciężar elementu(WT)
2,04 kg
Długość funkcjonalna(LF_1)
52,5 mm
Szerokość funkcjonalna(WF_1)
16 mm
Wysokość funkcjonalna(HF_1)
0 mm
Długość całkowita(OAL)
60,5 mm
Wysokość całkowita(OAH)
80 mm
Szerokość całkowita(OAW)
97 mm
Moment obrotowy(TQ_1)
35 Nm
Charakterystyka geometryczna części napędzanej(KGRPTP_1)
hexagon
Wielkość części napędzanej(KGRPS_1)
8
Średnica funkcjonalna(DFC)
22 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
32 mm
Release date(ValFrom20)
21.02.2015
Id asortymentu nowych narzędzi(RELEASEPACK)
15.1
