C4-570-2C 25 051L
C4-570-2C 25 051L

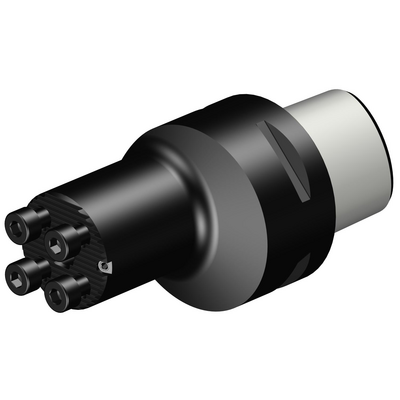

Rysunek produktu
Cena katalogowa: 2 105.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: C4-570-2C 25 051L
Material Id: 5728491
EAN: 11794414
ANSI: C4-570-2C 25 051L
Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
SL (screw mounted) -straight -size 25, -slot&tube coolant
Minimalny wysięg(OHN)
51 mm
Maksymalny wysięg
(OHX)
51 mm
Kierunek
(HAND)
Left
Doprowadzenie chłodziwa
(CNSC)
axial concentric and radial entry
Oznaczenie typu wylotu chłodziwa(CXSC)
Axial concentric exit and axial concentric on circle
Ciśnienie chłodziwa(CP)
70 bar
Kieszeń na chip z danymi
(DCP)
Tak
Rozmiar kieszeni na chip z danymi(DCPS)
Dia.=10 mm/Height=4,5 mm
Średnica złącza po stronie obrabiarki(DCONMS)
40 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
25 mm
Długość funkcjonalna(LF_1)
51 mm
Szerokość funkcjonalna(WF_1)
7,5 mm
Wysokość funkcjonalna(HF_1)
0 mm
Średnica korpusu(BD_1)
25 mm
Długość korpusu(LB)
25 mm
Długość całkowita(OAL)
75 mm
Moment obrotowy(TQ)
3,7 Nm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
0,4106 kg
Release date(ValFrom20)
26.01.2004
Id asortymentu nowych narzędzi(RELEASEPACK)
04.2
