C4-TLE-MS-A-DT
C4-TLE-MS-A-DT

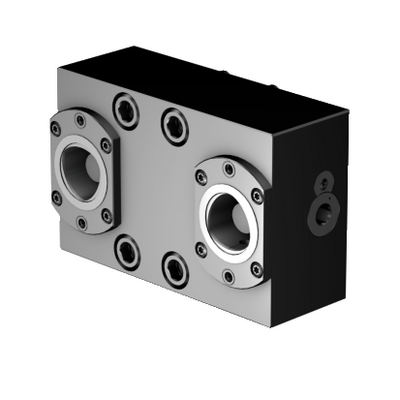

Rysunek poglądowy
Cena katalogowa: 13 985.00 PLN
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: C4-TLE-MS-A-DT
Material Id: 8094000
EAN: 7323226124873
ANSI: C4-TLE-MS-A-DT

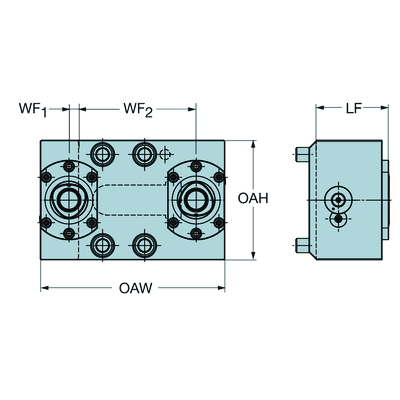

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Mori Seiki non-driven turret interface -size MS-A
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
0 °
Kierunek
(HAND)
Left
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
axial concentric exit
Ciśnienie chłodziwa(CP)
80 bar
Ciężar elementu(WT)
6,4 kg
Długość funkcjonalna(LF_1)
61 mm
Szerokość funkcjonalna(WF_1)
8 mm
Wysokość funkcjonalna(HF_1)
0 mm
Długość całkowita(OAL)
67 mm
Wysokość całkowita(OAH)
100 mm
Szerokość całkowita(OAW)
154 mm
Średnica funkcjonalna(DFC)
28 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
40 mm
Release date(ValFrom20)
18.02.2021
Id asortymentu nowych narzędzi(RELEASEPACK)
21.2
