C4-TLI-NA65A-DT
C4-TLI-NA65A-DT
Rysunek poglądowy
Cena katalogowa: 12 710.00 PLN
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: C4-TLI-NA65A-DT
Material Id: 6749631
EAN: 26749631
ANSI: C4-TLI-NA65A-DT

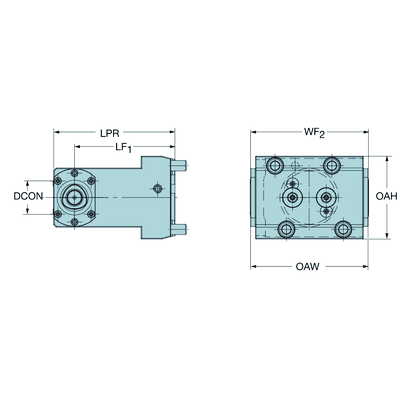

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Nakamura-Tome non-driven turret interface -size NA65A
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
90 °
Kierunek
(HAND)
Left
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
radial exit
Ciśnienie chłodziwa(CP)
80 bar
Ciężar elementu(WT)
6,4 kg
Długość wysunięcia(LPR)
114 mm
Długość funkcjonalna(LF_1)
90 mm
Długość funkcjonalna(LF_2)
90 mm
Szerokość funkcjonalna(WF_1)
0 mm
Szerokość funkcjonalna(WF_2)
135 mm
Wysokość funkcjonalna(HF_1)
0 mm
Wysokość funkcjonalna(HF_2)
0 mm
Długość całkowita(OAL)
114 mm
Wysokość całkowita(OAH)
94 mm
Szerokość całkowita(OAW)
135 mm
Moment obrotowy(TQ_1)
50 Nm
Moment obrotowy(TQ_2)
50 Nm
Charakterystyka geometryczna części napędzanej(KGRPTP_1)
hexagon
Wielkość części napędzanej(KGRPS_1)
10
Średnica funkcjonalna(DFC)
28 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
40 mm
Release date(ValFrom20)
21.02.2015
Id asortymentu nowych narzędzi(RELEASEPACK)
15.1
