C4-TRE-MS40A-YT
C4-TRE-MS40A-YT

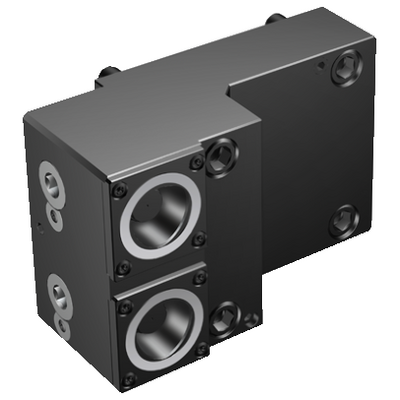

Rysunek poglądowy
Cena katalogowa: 12 160.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: C4-TRE-MS40A-YT
Material Id: 6039867
EAN: 26039867
ANSI: C4-TRE-MS40A-YT

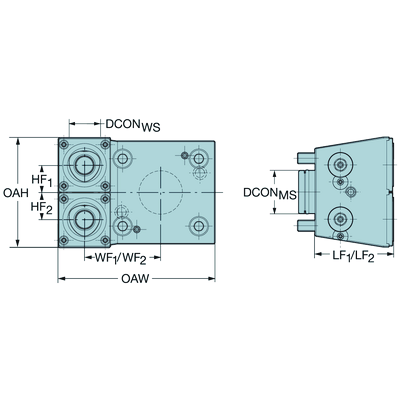

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Mori Seiki non-driven turret interface -size MS40A
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
0 °
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
radial exit
Ciśnienie chłodziwa(CP)
80 bar
Ciężar elementu(WT)
5,168 kg
Długość funkcjonalna(LF_1)
72 mm
Długość funkcjonalna(LF_2)
72 mm
Szerokość funkcjonalna(WF_1)
70 mm
Szerokość funkcjonalna(WF_2)
70 mm
Wysokość funkcjonalna(HF_1)
25 mm
Wysokość funkcjonalna(HF_2)
25 mm
Długość całkowita(OAL)
87 mm
Wysokość całkowita(OAH)
101 mm
Szerokość całkowita(OAW)
144 mm
Moment obrotowy(TQ_1)
40 Nm
Moment obrotowy(TQ_2)
40 Nm
Charakterystyka geometryczna części napędzanej(KGRPTP_1)
hexagon
Wielkość części napędzanej(KGRPS_1)
10
Średnica złącza po stronie obrabiarki(DCONMS)
40 mm
Średnica funkcjonalna(DFC)
28 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
40 mm
Release date(ValFrom20)
10.06.2011
Id asortymentu nowych narzędzi(RELEASEPACK)
11.2
