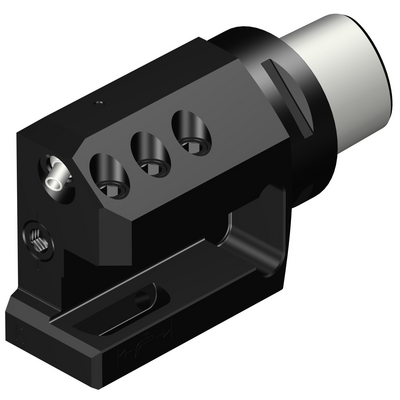

Rysunek produktu
Cena katalogowa: 2 820.00 PLN
Dostępne w ciągu tygodnia
Liczba sztuk w opakowaniu: 1
ISO: C5-ASHR-095-12AHP
Material Id: 7086823
EAN: 7323221215408
ANSI: C5-ASHR-095-12AHP
Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Rectangular shank -inch: (12) 3/4 x 3/4
Maksymalny wysięg
(OHX)
95 mm
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
axial concentric and radial entry
Oznaczenie typu wylotu chłodziwa(CXSC)
axial inclined exit with nozzle, adjustable
Ciśnienie chłodziwa(CP)
150 bar
Kieszeń na chip z danymi
(DCP)
Tak
Rozmiar kieszeni na chip z danymi(DCPS)
Dia.=10 mm/Height=4,5 mm
Średnica złącza po stronie obrabiarki(DCONMS)
50 mm
Długość funkcjonalna(LF_1)
95 mm
Szerokość funkcjonalna(WF_1)
10,95 mm
Wysokość funkcjonalna(HF_1)
19,05 mm
Długość całkowita(OAL)
125 mm
Wysokość całkowita(OAH)
69 mm
Szerokość całkowita(OAW)
55,5 mm
Najniższy punkt do płaszczyzny odniesienia(RADH)
37 mm
Najniższy punkt do płaszczyzny odniesienia(RADW)
30 mm
Maksymalna średnica dopasowania do zmieniacza narzędzi(DIX)
85 mm
Oznaczenie materiału korpusu
(BMC)
Stal
Ciężar elementu(WT)
1,648 kg
Release date(ValFrom20)
19.02.2017
Id asortymentu nowych narzędzi(RELEASEPACK)
17.1
