Rysunek poglądowy
Cena katalogowa: 35 345.00 PLN
Dostępny
Liczba sztuk w opakowaniu: 1
ISO: C5-DNI-MZ50V-I
Material Id: 6144281
EAN: 26144281
ANSI: C5-DNI-MZ50V-I

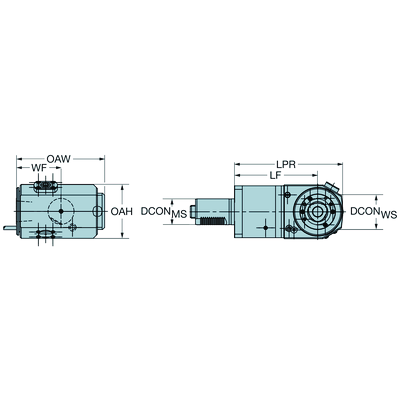

Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
Mazak driven turret interface -size MZ50V
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
1
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
90 °
Kierunek
(HAND)
Neutral
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
axial concentric exit
Ciśnienie chłodziwa(CP)
80 bar
Maksymalna prędkość obrotowa(RPMX)
6000 1/min
Maksymalny moment skrawania(MMCX)
150 Nm
Reversed rotation direction output side(RIDOP_1)
Tak
Ciężar elementu(WT)
21,5 kg
Długość wysunięcia(LPR)
209 mm
Długość funkcjonalna(LF_1)
160 mm
Szerokość funkcjonalna(WF_1)
86 mm
Wysokość funkcjonalna(HF_1)
0 mm
Długość całkowita(OAL)
294 mm
Wysokość całkowita(OAH)
104 mm
Szerokość całkowita(OAW)
170 mm
Moment obrotowy(TQ_1)
70 Nm
Charakterystyka geometryczna części napędzanej(KGRPTP_1)
hexagon
Wielkość części napędzanej(KGRPS_1)
12
Średnica złącza po stronie obrabiarki(DCONMS)
50 mm
Średnica funkcjonalna(DFC)
35 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
50 mm
Release date(ValFrom20)
25.02.2012
Id asortymentu nowych narzędzi(RELEASEPACK)
12.1
