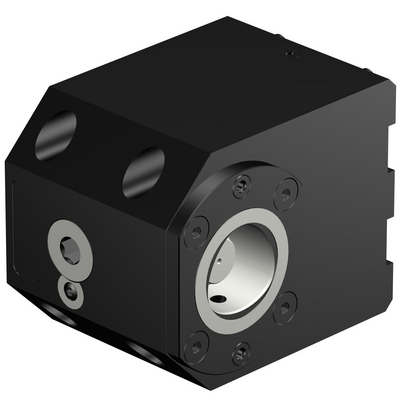

Rysunek produktu
Cena katalogowa: 10 150.00 PLN
Na zamówienie
Liczba sztuk w opakowaniu: 1
ISO: C6-TRI-DO-E
Material Id: 6866776
EAN: 7323220256303
ANSI: C6-TRI-DO-E
Ilustracje techniczne
Dane produktu
Złącze po stronie obrabiarki
(ADINTMS)
DO non-driven turret interface -size DO-E
Złącze po stronie przedmiotu obrabianego
(ADINTWS)
Coromant Capto (segment clamping) -size C6
Liczba połączeń po stronie przedmiotu obrabianego(CCONWS)
1
Kąt korpusu po stronie przedmiotu obrabianego
(BAWS)
90 °
Kierunek
(HAND)
Right
Doprowadzenie chłodziwa
(CNSC)
decentral over flange and axial
Oznaczenie typu wylotu chłodziwa(CXSC)
radial exit
Ciśnienie chłodziwa(CP)
80 bar
Ciężar elementu(WT)
13,948 kg
Długość wysunięcia(LPR)
152 mm
Długość funkcjonalna(LF_1)
110 mm
Szerokość funkcjonalna(WF_1)
19 mm
Wysokość funkcjonalna(HF_1)
0 mm
Długość całkowita(OAL)
157 mm
Wysokość całkowita(OAH)
125 mm
Szerokość całkowita(OAW)
119 mm
Moment obrotowy(TQ_1)
90 Nm
Charakterystyka geometryczna części napędzanej(KGRPTP_1)
hexagon
Wielkość części napędzanej(KGRPS_1)
12
Średnica funkcjonalna(DFC)
44 mm
Średnica złącza po stronie przedmiotu obrabianego(DCONWS)
63 mm
Release date(ValFrom20)
23.09.2015
Id asortymentu nowych narzędzi(RELEASEPACK)
15.2
